Zásuvný konektor DPS SLD 3.50V/06/90G 4.5SN BK BX WEIDMÜLLER 1699270000

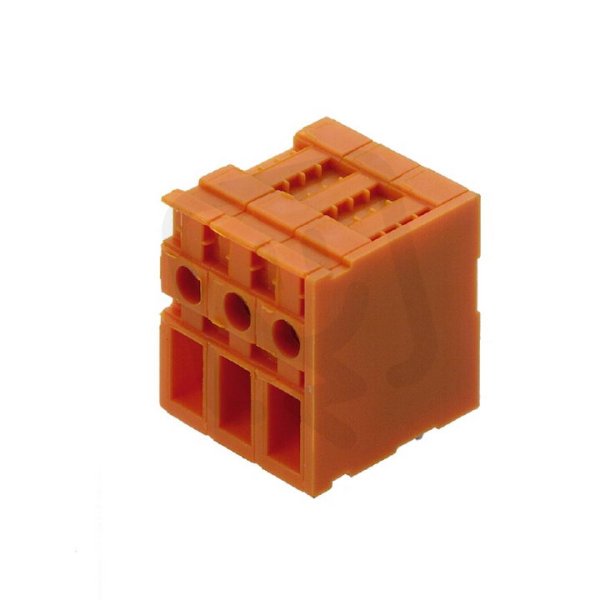

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
78,00 Kč
Cena po registraci:
69,64 Kč/ks
Po registraci bez DPH:
57,55 Kč
Vaše cena s DPH:
72,54 Kč/ks
Vaše cena bez DPH:
59,95 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016864
- Kód dodavatele:
- 1699270000
- EAN:
- 4008190889104
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 6
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50V/06/90G 4.5SN BK BX WEIDMÜLLER 1699270000
Zásuvný konektor DPS SLD 3.50V/06/90G 4.5SN BK BX WEIDMÜLLER (EAN 4008190889104) je pevný konektor určený pro pájení na DPS s 6 póly a 3,5 mm roztečí kontaktů.
Elektricky nabízí jmenovitý proud 9 A, jmenovité napětí 160 V a jmenovité rázové napětí 2,5 kV, s kontakty typu kolík s povrchovou úpravou cín a délkou pinu 4,5 mm.
Izolační těleso z termoplastu (UL94 V0) snese pracovní teploty -50 až 100 °C, montáž i připojení probíhá přes pájení/THR pro flexibilní PCB a konektor odpovídá kategorii přepětí II při stupni znečištění 2.
Proč si vybrat tento konektor?
- Nabízí 6 pólů pro připojení více vodičů k DPS.
- Je navržen pro jmenovitý proud 9 A, vhodný pro běžné napájení obvodů.
- Využívá THR připojení (Through-Hole Reflow), které usnadňuje pájení a montáž v sériové výrobě.
- Má 3,50 mm rozteč pinů, kompatibilní s běžnými plošnými uspořádáními.
- Dodává jej výrobce Weidmüller (katalogové číslo 1699270000), což zjednodušuje identifikaci při objednávce.
Interní název produktu
SLD 3.5 V/6/90G 4.5 če
Podrobný popis produktu
SLD 3.50V/06/90G 4.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
