Svorka PCB LP 7.50/02/135 4.5SN BK BX WEIDMÜLLER 1697300000

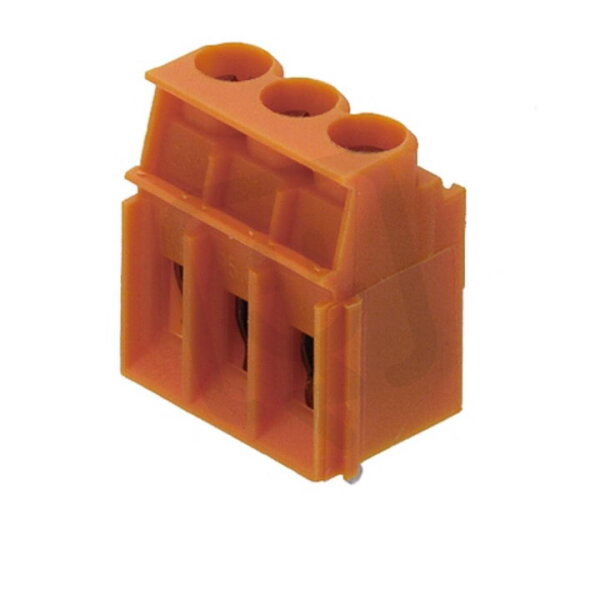

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
39,26 Kč
Cena po registraci:
35,05 Kč/ks
Po registraci bez DPH:
28,97 Kč
Vaše cena s DPH:
36,52 Kč/ks
Vaše cena bez DPH:
30,18 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0018572
- Kód dodavatele:
- 1697300000
- EAN:
- 4008190880460
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 500 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 7,5 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Průřez vícežilového připojení:
- 6-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 21,3 mm
Svorka PCB LP 7.50/02/135 4.5SN BK BX WEIDMÜLLER 1697300000
Svorka PCB LP 7.50/02/135 4.5SN BK od Weidmüller (EAN: 4008190880460) je pájecí, dvoupólová PCB svorka s modulárním roztečem 7,5 mm a délkou pinu 4,5 mm.
Umožňuje šroubové připojení pevného vodiče 0,5–6 mm2, vícežilového vodiče 6 mm2 a lanka 0,5–4 mm2 (s koncovkou 0,5–2,5 mm2), s jmenovitým proudem 32 A a jmenovitým napětím 500 V.
Tělo z polyamidu v barvě černá nabízí krytí IP20, kategorii přepětí II, jmenovité rázové napětí 6 kV, pracovní teplotu -50 až 100 °C a třídu hořlavosti UL94 V2.
Proč si vybrat tuto svorku?
- Určena pro montáž na desku plošných spojů, model označen jako Svorka PCB LP 7.50/02/135.
- Umožňuje provoz při jmenovitém proudu 32 A.
- Pro připojení pevných vodičů podporuje průřezy v rozsahu 0,5–6 mm².
- Pro vícežilové připojení je určen průřez 6 mm².
- Dodávána pod kódem výrobce Weidmüller 1697300000.
- Variantní označení/základní barevné provedení je BK.
Interní název produktu
LP7.50/2/135 4.5 če
Podrobný popis produktu
LP 7.50/02/135 4.5SN BK BX
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.50, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.50, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
