Svorka PCB LP 7.50/03/90 4.5SN BK BX WEIDMÜLLER 1697230000

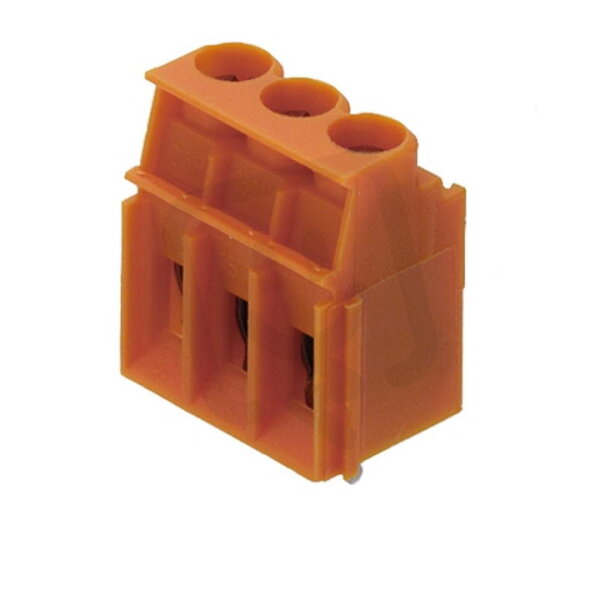

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
56,27 Kč
Cena po registraci:
50,24 Kč/ks
Po registraci bez DPH:
41,52 Kč
Vaše cena s DPH:
52,33 Kč/ks
Vaše cena bez DPH:
43,25 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0018565
- Kód dodavatele:
- 1697230000
- EAN:
- 4008190880415
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 500 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 7,5 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Průřez vícežilového připojení:
- 6-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 15,5 mm
Svorka PCB LP 7.50/03/90 4.5SN BK BX WEIDMÜLLER 1697230000
Svorka PCB LP 7.50/03/90 4.5SN BK BX (Weidmüller 1697230000) s EAN 4008190880415 poskytuje 3 elektrická připojení při modulární rozteči 7,5 mm.
Elektrotechnické parametry zahrnují jmenovitý proud 32 A, jmenovité napětí 500 V, jmenovité rázové napětí 6 kV a kategorii přepětí II; připojení vodiče je šroubové, připojení PCB pájecí.
Připojitelné průřezy: pevný vodič 0,5–6 mm², vícežilový 6–6 mm², lanko s koncovkou 0,5–2,5 mm² a lanko bez koncovky 0,5–4 mm²; těleso z polyamidu (PA) v barvě černá, výška 15,5 mm, krytí IP20, délka pinu 4,5 mm, typ upevnění pájení a provozní teplota -50–100 °C (UL94 V2).
Proč si vybrat tuto svorku PCB?
- Navržena pro vedení proudu až 32 A, vhodná pro běžné napájecí obvody.
- Umožňuje připojení pevného vodiče v rozsahu 0,5–6 mm², takže pokrývá široké spektrum průřezů.
- Podporuje vícežilové připojení o průřezu 6 mm² pro spolehlivé vícežilové propojení.
Interní název produktu
LP7.50/3/90 4.5 če
Podrobný popis produktu
LP 7.50/03/90 4.5SN BK BX
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.50, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.50, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
