Svorka PCB LP 7.50/02/90 4.5SN BK BX WEIDMÜLLER 1697220000

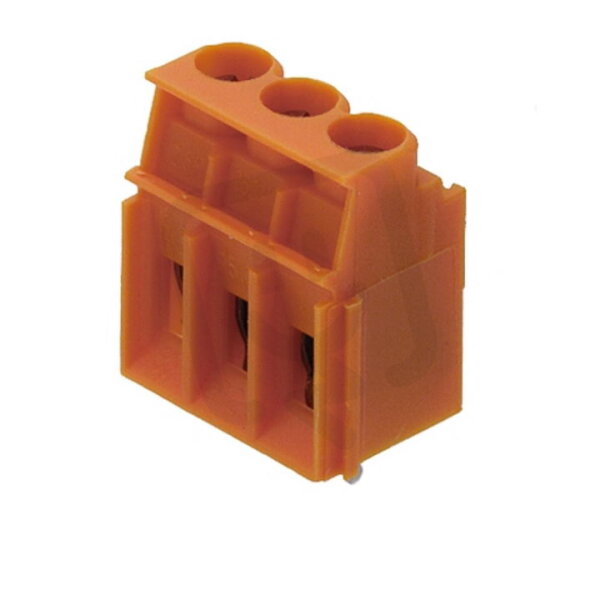

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
37,43 Kč
Cena po registraci:
33,42 Kč/ks
Po registraci bez DPH:
27,62 Kč
Vaše cena s DPH:
34,80 Kč/ks
Vaše cena bez DPH:
28,76 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0018564
- Kód dodavatele:
- 1697220000
- EAN:
- 4008190880408
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 500 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 7,5 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Průřez vícežilového připojení:
- 6-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 15,5 mm
Svorka PCB LP 7.50/02/90 4.5SN BK BX WEIDMÜLLER 1697220000
Svorka PCB LP 7.50/02/90 4.5SN BK BX WEIDMÜLLER 1697220000 (EAN 4008190880408) je dvoupólová pájecí svorka na DPS s modulární roztečí 7,5 mm, jmenovitým proudem 32 A a jmenovitým napětím 500 V.
Umožňuje šroubové připojení vodičů — pevný vodič 0,5–6 mm², vícežilový vodič 6 mm², laněný vodič s koncovkou 0,5–2,5 mm² a bez koncovky 0,5–4 mm²; typ připojení DPS je pájecí a délka pinu je 4,5 mm.
Těleso je z polyamidu (PA) v barvě černá, krytí připojených částí IP20, jmenovité rázové napětí 6 kV, kategorie přepětí II, stupeň znečištění 2 a provozní teplota -50 až 100 °C (třída hořlavosti UL94: V2).
Proč si vybrat tuto svorku?
- Určena pro montáž na desku plošných spojů s roztečí 7,5 mm.
- Jmenovitý proud 32 A umožňuje použití v obvodech s vyšší zátěží.
- Umožňuje připojení pevného vodiče o průřezu 0,5–6 mm².
- Pro vícežilová připojení je kompatibilní s průřezem až 6 mm².
- Dodáváno v provedení označeném BK (černá) pro snadnou identifikaci.
- Výrobce WEIDMÜLLER, článek 1697220000 pro rychlou orientaci při objednávce.
Interní název produktu
LP7.50/2/90 4.5 če
Podrobný popis produktu
LP 7.50/02/90 4.5SN BK BX
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.50, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.50, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
