Zásuvný konektor DPS BL 3.50/08/180LH SN BK BX WEIDMÜLLER 1687940000

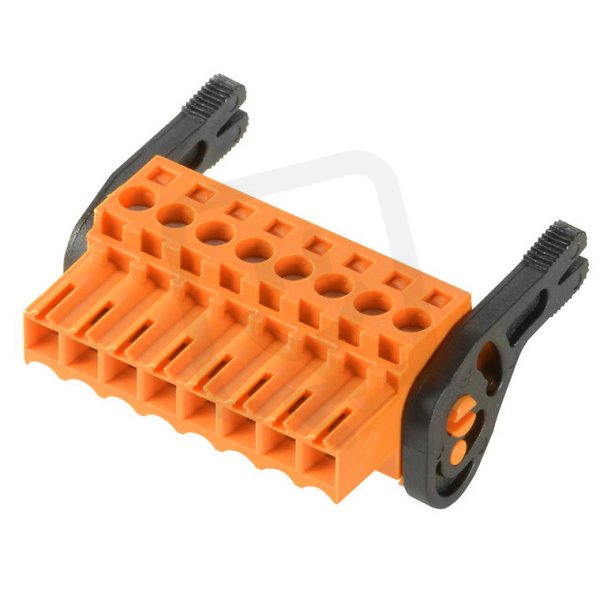

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
194,85 Kč
Cena po registraci:
173,97 Kč/ks
Po registraci bez DPH:
143,78 Kč
Vaše cena s DPH:
181,21 Kč/ks
Vaše cena bez DPH:
149,76 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0018004
- Kód dodavatele:
- 1687940000
- EAN:
- 4008190853495
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 160 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 8
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BL 3.50/08/180LH SN BK BX WEIDMÜLLER 1687940000
Zásuvný konektor DPS BL 3.50/08/180LH SN BK WEIDMÜLLER 1687940000 (EAN 4008190853495) má 8 pólů v plastovém tělese černé barvy, zásuvkové kontakty z mědi s povrchovou úpravou cín a úhlové připojení 180°.
Je určen pro jmenovité napětí 160 V a jmenovitý proud 14,5 A, s modulární roztečí 3,5 mm a šroubovým připojením pro vodiče o průřezu 0,2–1,5 mm² (vhodné i pro flexibilní konce a PCB), bez ochranného vodiče, kategorie přepětí III, jmenovité rázové napětí 160 kV, provozní teplota -50 až 100 °C a třída hořlavosti izolace UL94 V0.
Proč si vybrat tento zásuvný konektor?
- Konektor nabízí 8 pólů, což umožňuje propojení více signálových cest na jedné DPS.
- Jmenovitý proud 14,5 A udává proudovou zatížitelnost vhodnou pro mnoho elektronických aplikací.
- Jmenovité napětí 160 V odpovídá provozním požadavkům běžných obvodů na desce plošných spojů.
- Materiál kontaktu měď poskytuje dobré mechanické vlastnosti, zejména odolnost proti opotřebení a pevné spoje kontaktů.
- Typ kontaktu zásuvka umožňuje snadné zasunutí kontaktů při montáži a demontáži konektorů.
- Provedení s horizontálním připojením (180°) usnadňuje vedení vodičů paralelně s deskou plošných spojů.
Interní název produktu
BL 3.5/8LH Sn če
Podrobný popis produktu
BL 3.50/08/180LH SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 8, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 8, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
