Zásuvný konektor DPS BL 3.50/24/180LH SN OR BX WEIDMÜLLER 1687870000

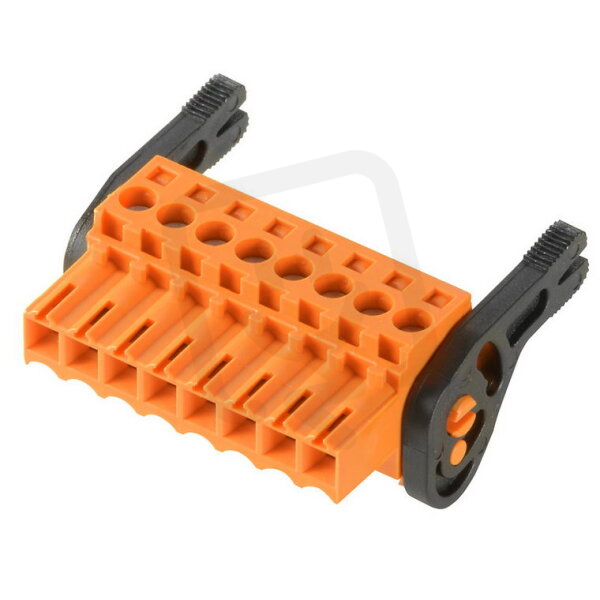

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
542,91 Kč
Cena po registraci:
484,75 Kč/ks
Po registraci bez DPH:
400,62 Kč
Vaše cena s DPH:
504,91 Kč/ks
Vaše cena bez DPH:
417,28 Kč/ks
ks
Zadávejte násobky 18 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017997
- Kód dodavatele:
- 1687870000
- EAN:
- 4008190853426
- Standardní balení:
- 18 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 160 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 24
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BL 3.50/24/180LH SN OR BX WEIDMÜLLER 1687870000
Zásuvný konektor DPS BL 3.50/24/180LH SN OR BX WEIDMÜLLER 1687870000 (EAN: 4008190853426) je úhlový plošný konektor s 24 póly, plastovým tělesem v barvě oranžová a modulární roztečí kontaktů 3,5 mm.
Má zásuvkový kontakt z mědi s povrchovou úpravou cín, jmenovité parametry 160 V a 14,5 A, úhlové připojení vodiče 180° horizontal a elektrické připojení řešené jako šroubové.
Pro připojení je určen pro pevné i laněné vodiče a lanka bez koncovky do 0,2–1,5 mm², splňuje kategorii přepětí III, jmenovité rázové napětí 160 kV, izolační materiál polybutylentereftalát, třídu hořlavosti UL94 V0, provozní teplotu -50–100 °C a neobsahuje ochranný vodič.
Proč si vybrat tento zásuvný konektor?
- Obsahuje 24 pólů, což umožňuje připojení více signálů na jedné zásuvce.
- Má jmenovitý proud 14,5 A, vhodný pro aplikace s vyššími odběry.
- Navržen pro jmenovité napětí 160 V, kompatibilní s běžnými nízkonapěťovými rozvody.
- Kontakt je typu zásuvka, snadno zapojitelný do odpovídajících konektorů.
- Kontakty z mědi zajišťují dobrou odolnost vůči opotřebení a pevné mechanické spoje při častém zasouvání.
- Umožňuje 180° horizontální připojení vodičů pro přehledné vedení kabeláže na DPS.
Interní název produktu
BL 3.5/24LH Sn or
Podrobný popis produktu
BL 3.50/24/180LH SN OR BX
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 24, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 24, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
