Zásuvný konektor DPS BL 3.50/17/180LH SN OR BX WEIDMÜLLER 1687800000

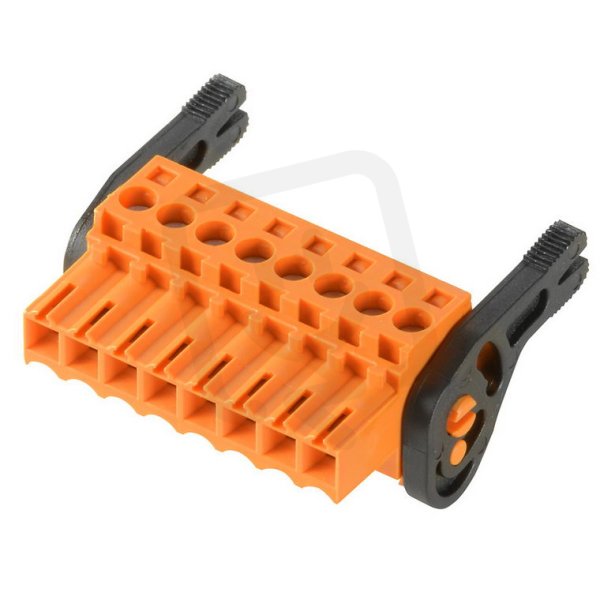

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
390,48 Kč
Cena po registraci:
348,64 Kč/ks
Po registraci bez DPH:
288,13 Kč
Vaše cena s DPH:
363,15 Kč/ks
Vaše cena bez DPH:
300,12 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017990
- Kód dodavatele:
- 1687800000
- EAN:
- 4008190853358
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 160 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 17
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BL 3.50/17/180LH SN OR BX WEIDMÜLLER 1687800000
Zásuvný konektor DPS BL 3.50/17/180LH SN OR BX WEIDMÜLLER 1687800000 (EAN 4008190853358) je určený pro montáž na DPS s 17 póly a modulární roztečí 3,5 mm.
Má těleso z plastu (polybutylentereftal) v oranžové barvě, kontakty z mědi s cínovým povrchem a jmenovité hodnoty 160 V / 14,5 A, přičemž izolace splňuje třídu hořlavosti UL94 V0.
Nabízí šroubové připojení s úhlovým uspořádáním 180° (horizontální), pro vodiče 0,2–1,5 mm² (pevné, laněné i bez koncovky), kategorizaci přepětí III, jmenovité rázové napětí 160 kV, provozní teploty -50 až 100 °C a nemá ochranný vodič.
Proč si vybrat tento konektor?
- Obsahuje 17 pólů, což umožňuje připojení více signálů v kompaktním provedení.
- Jmenovitý proud 14,5 A umožňuje bezpečné vedení běžných proudových zatížení.
- Provozní jmenovité napětí 160 V je vhodné pro aplikace s nízkým pracovním napětím.
- Těleso je vyrobeno z plastu a má oranžovou barvu pro snadnou vizuální identifikaci.
- Kontakty z mědi poskytují dobré mechanické vlastnosti a odolnost vůči opotřebení při opakovaných vkládáních.
- Úhlové připojení vodičů 180° (horizontální) umožňuje nízkoprofilové zapojení na desce plošných spojů.
Interní název produktu
BL 3.5/17LH Sn or
Podrobný popis produktu
BL 3.50/17/180LH SN OR BX
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 17, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 17, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
