Zásuvný konektor DPS BL 3.50/15/180LH SN OR BX WEIDMÜLLER 1687780000

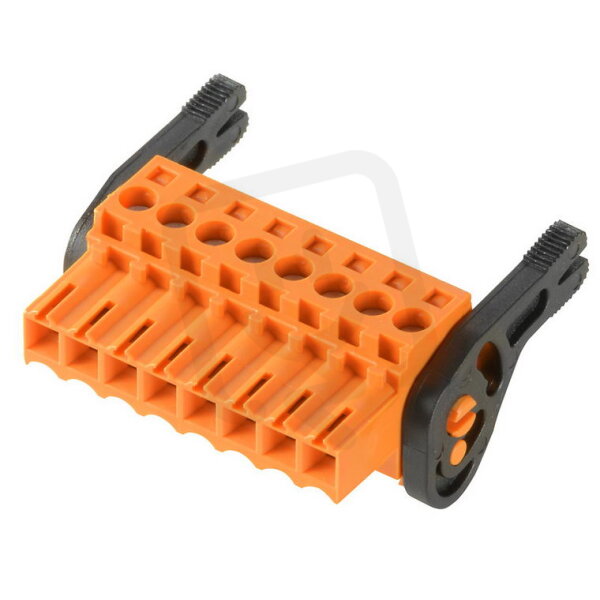

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
347,16 Kč
Cena po registraci:
309,97 Kč/ks
Po registraci bez DPH:
256,17 Kč
Vaše cena s DPH:
322,86 Kč/ks
Vaše cena bez DPH:
266,83 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017988
- Kód dodavatele:
- 1687780000
- EAN:
- 4008190853334
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 160 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 15
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BL 3.50/15/180LH SN OR BX WEIDMÜLLER 1687780000
Zásuvný konektor DPS BL 3.50/15/180LH SN OR BX WEIDMÜLLER (EAN: 4008190853334) je zásuvka pro PCB se 15 póly v oranžovém provedení a modulární roztečí 3,5 mm.
Má jmenovité napětí 160 V, jmenovitý proud 14,5 A, měděné kontakty s povrchovou úpravou cín, šroubové připojení pro vodiče 0,2–1,5 mm2 (pevné i laněné), úhlové vedení 180° (horizontální), kategorii přepětí III, provozní teplotu -50–100 °C a třídu hořlavosti izolace UL94 V0; bez ochranného vodiče.
Proč si vybrat tento konektor?
- Je navržen pro 15 pólů, což umožňuje připojení více signálových cest na DPS.
- Podporuje jmenovitý proud 14,5 A, vhodný pro středně výkonná zapojení.
- Má jmenovité napětí 160 V, odpovídající běžným aplikacím na deskách plošných spojů.
- Kontakty jsou z mědi, která poskytuje dobrou pevnost a odolnost vůči opotřebení při častém vkládání a vyjímání.
- Nabízí horizontální úhlové připojení 180°, ideální pro vedení vodičů paralelně s deskou.
- Těleso je z plastu v oranžové barvě, což usnadňuje vizuální identifikaci konektoru.
Interní název produktu
BL 3.5/15LH Sn or
Podrobný popis produktu
BL 3.50/15/180LH SN OR BX
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 15, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 15, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
