Zásuvný konektor DPS BL 3.50/14/180LH SN OR BX WEIDMÜLLER 1687770000

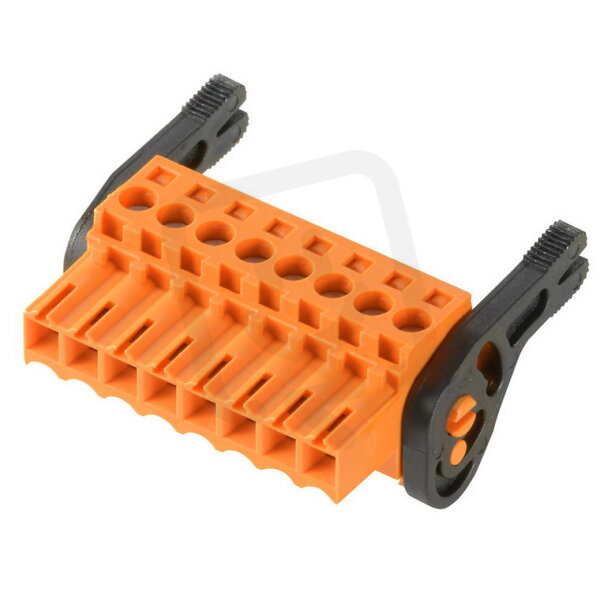

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
325,18 Kč
Cena po registraci:
290,34 Kč/ks
Po registraci bez DPH:
239,95 Kč
Vaše cena s DPH:
302,42 Kč/ks
Vaše cena bez DPH:
249,93 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017987
- Kód dodavatele:
- 1687770000
- EAN:
- 4008190853327
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 160 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 14
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BL 3.50/14/180LH SN OR BX WEIDMÜLLER 1687770000
Zásuvný konektor DPS BL 3.50/14/180LH SN OR BX WEIDMÜLLER 1687770000 (EAN 4008190853327) je zásuvka pro montáž na PCB s plastovým tělesem v oranžové barvě.
Má 14 pólů, jmenovité napětí 160 V a jmenovitý proud 14,5 A, modulární rozteč 3,5 mm, kontakty z mědi s cínovým povrchem, šroubové připojení a úhlové připojení vodiče 180° (horizontal), přičemž je bez ochranného vodiče.
Podporuje průřezy vodičů 0,2–1,5 mm² pro pevné i lanko, izolace tělesa z polybutylentereftalátu, třída hořlavosti UL94 V0, provozní teplota -50 až 100 °C a kategorie přepětí III.
Proč si vybrat tento zásuvný konektor?
- Má 14 pólů, což umožňuje připojení více signálových nebo napájecích vodičů na desce plošných spojů.
- Jmenovitý proud 14,5 A poskytuje vhodnou proudovou kapacitu pro středně výkonné obvody.
- Je určen pro jmenovité napětí 160 V, odpovídající běžným napěťovým úrovním v průmyslových aplikacích.
- Jedná se o zásuvku, kompatibilní s odpovídajícími vidlicovými kontakty pro spolehlivé spojení.
- Kontakty jsou z mědi, která zajišťuje dobré mechanické vlastnosti — pevnost, odolnost proti opotřebení a pružný styk.
- Má vodorovné 180° připojení, které usnadňuje vedení a montáž v plošném uspořádání.
Interní název produktu
BL 3.5/14LH Sn or
Podrobný popis produktu
BL 3.50/14/180LH SN OR BX
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 14, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 14, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
