Zásuvný konektor DPS BL 3.50/13/180LH SN OR BX WEIDMÜLLER 1687760000

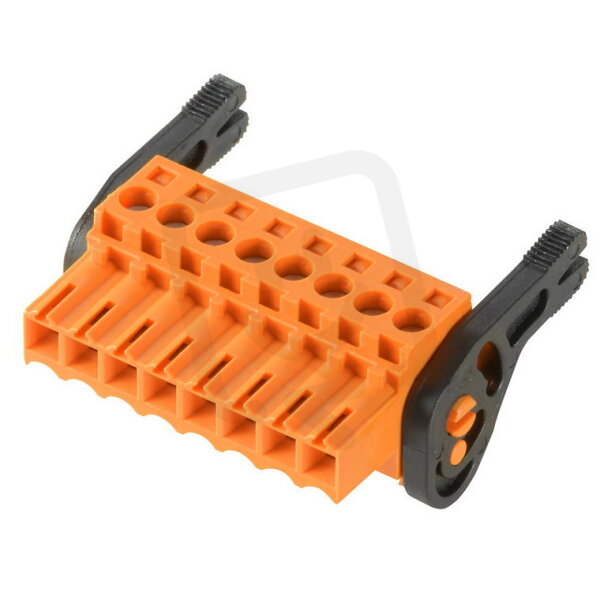

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
303,59 Kč
Cena po registraci:
271,06 Kč/ks
Po registraci bez DPH:
224,02 Kč
Vaše cena s DPH:
282,34 Kč/ks
Vaše cena bez DPH:
233,34 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017986
- Kód dodavatele:
- 1687760000
- EAN:
- 4008190853310
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 160 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 13
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BL 3.50/13/180LH SN OR BX WEIDMÜLLER 1687760000
Zásuvný konektor DPS BL 3.50/13/180LH SN OR (EAN 4008190853310) je určený pro montáž na desku plošných spojů a má 13 pólů, jmenovité napětí 160 V a jmenovitý proud 14,5 A.
Umožňuje šroubové připojení vodičů v rozsahu 0,2–1,5 mm² (pevné i laněné), s úhlovým připojením 180° horizontal a modulární roztečí 3,5 mm.
Má tělo z plastu (polybutylentereftalát), kontakty z mědi s povrchem cín, barvu oranžová, kategorii přepětí III, jmenovité rázové napětí 160 kV, třídu hořlavosti UL94 V0, provozní teplotu -50–100 °C a je bez ochranného vodiče.
Proč si vybrat tento zásuvný konektor?
- Nabízí 13 pólů, což umožňuje připojení více vodičů na jedné DPS.
- Je určen pro jmenovité napětí 160 V, vhodné pro nízkonapěťové aplikace.
- Podporuje jmenovitý proud 14,5 A, který umožňuje spolehlivé napájení obvodů.
- Je vybaven zásuvkovým typem kontaktu, který umožňuje rychlé a bezpečné spojení.
- Kontakty jsou měděné a nabízejí příznivé mechanické vlastnosti, například odolnost proti opotřebení a pevný styk.
- Nabízí horizontální připojení vodiče 180°, které usnadňuje vedení kabeláže při zapojení na DPS.
Interní název produktu
BL 3.5/13LH Sn or
Podrobný popis produktu
BL 3.50/13/180LH SN OR BX
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 13, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 13, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
