Zásuvný konektor DPS BL 3.50/11/180LH SN OR BX WEIDMÜLLER 1687740000

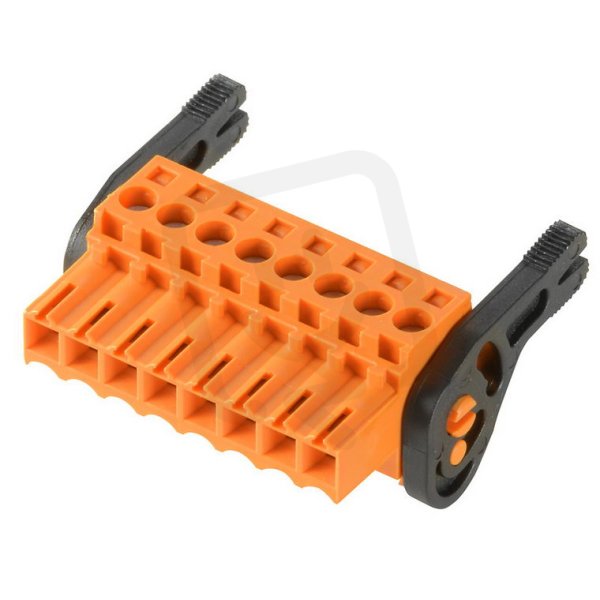

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
260,15 Kč
Cena po registraci:
232,27 Kč/ks
Po registraci bez DPH:
191,96 Kč
Vaše cena s DPH:
241,94 Kč/ks
Vaše cena bez DPH:
199,95 Kč/ks
ks
Zadávejte násobky 36 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017984
- Kód dodavatele:
- 1687740000
- EAN:
- 4008190853297
- Standardní balení:
- 36 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 160 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 11
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BL 3.50/11/180LH SN OR BX WEIDMÜLLER 1687740000
Zásuvný konektor DPS BL 3.50/11/180LH SN OR BX WEIDMÜLLER 1687740000 (EAN 4008190853297) má 11 pólů a je určen pro jmenovité napětí 160 V a jmenovitý proud 14,5 A.
Těleso je z plastu v oranžové barvě s izolací z polybutylentereftalátu, kontakty z mědi s cínovým povrchem a modulární roztečí 3,5 mm, přičemž úhlové připojení je 180° horizontální.
Připojení je šroubové pro vodiče 0,2–1,5 mm² (pevné i laněné), bez ochranného vodiče, kategorie přepětí III, provozní teplota -50 až 100 °C a třída hořlavosti UL94 V0.
Proč si vybrat tento zásuvný konektor pro DPS?
- 11 pólů umožňuje připojit více vodičů na jednu desku a přehledně rozdělit signály.
- Jmenovitý proud 14,5 A umožňuje použití v obvodech s běžným proudovým zatížením.
- Jmenovité napětí 160 V odpovídá požadavkům pro nízkonapěťové aplikace a bezpečné oddělení obvodů.
- Typ kontaktu: zásuvka zajišťuje kompatibilní spojení se zasouvacími piny a snadnou montáž do páru konektorů.
- Kontakty z mědi se vyznačují dobrou mechanickou odolností, tvarovou stálostí a odolností proti opotřebení při častém zasouvání.
- Úhlové připojení 180° (horizontální) umožňuje vedení vodičů rovnoběžně s DPS pro efektivní uspořádání kabeláže.
Interní název produktu
BL 3.5/11LH Sn or
Podrobný popis produktu
BL 3.50/11/180LH SN OR BX
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 11, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 11, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
