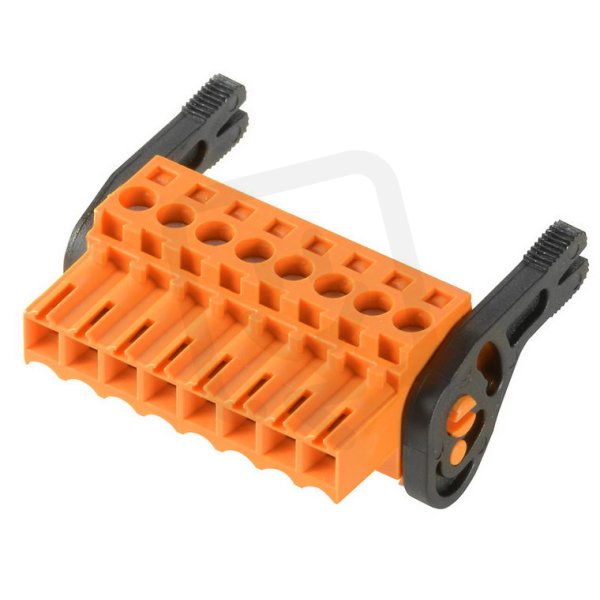

Zásuvný konektor DPS BL 3.50/09/180LH SN OR BX WEIDMÜLLER 1687720000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
216,58 Kč
Cena po registraci:
193,37 Kč/ks
Po registraci bez DPH:
159,81 Kč
Vaše cena s DPH:
201,42 Kč/ks
Vaše cena bez DPH:
166,46 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017982
- Kód dodavatele:
- 1687720000
- EAN:
- 4008190853273
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 160 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 9
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BL 3.50/09/180LH SN OR BX WEIDMÜLLER 1687720000
Zásuvný konektor DPS BL 3.50/09/180LH SN OR BX WEIDMÜLLER (EAN: 4008190853273) je určen pro připojení na PCB s 9 póly, modulární roztečí 3,5 mm a úhlovým připojením 180°, provedený v oranžové barvě.
Má jmenovité napětí 160 V a proud 14,5 A, kontakty z mědi s povrchovou úpravou cín, šroubové připojení a podporu vodičů o průřezu 0,2–1,5 mm2 (pevné i lanko); izolační materiál polybutylentereftalát, provozní teplota -50–100 °C a třída hořlavosti UL94 V0, bez ochranného vodiče.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 9 pólů pro vícepólová zapojení.
- Navržen pro jmenovitý proud 14,5 A, vhodný pro běžné proudové zatížení.
- Kompatibilní s jmenovitým napětím 160 V pro aplikace v tomto rozsahu.
- Jedná se o zásuvný typ kontaktu, který umožňuje snadné zasunutí a vyjmutí kontaktu.
- Kontakty z mědi poskytují dobrou mechanickou pevnost a odolnost vůči opotřebení.
- Horizontální úhlové připojení 180° je vhodné pro montáž na desku plošných spojů.
Interní název produktu
BL 3.5/9LH Sn or
Podrobný popis produktu
BL 3.50/09/180LH SN OR BX
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 9, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 9, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
