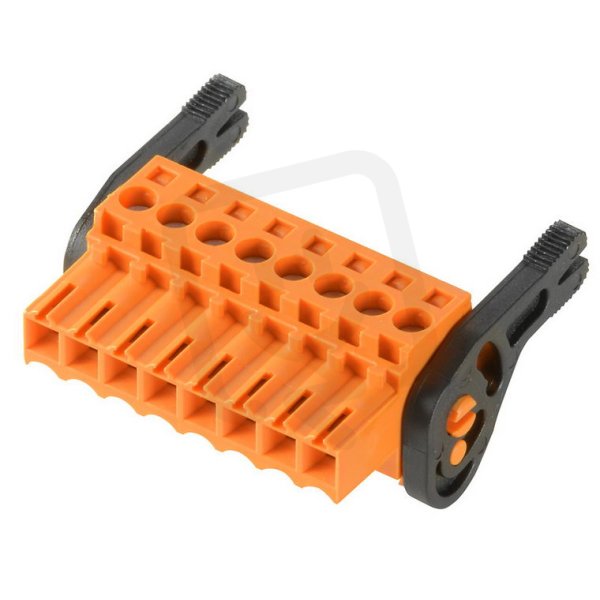

Zásuvný konektor DPS BL 3.50/08/180LH SN OR BX WEIDMÜLLER 1687710000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
194,85 Kč
Cena po registraci:
173,97 Kč/ks
Po registraci bez DPH:
143,78 Kč
Vaše cena s DPH:
181,21 Kč/ks
Vaše cena bez DPH:
149,76 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017981
- Kód dodavatele:
- 1687710000
- EAN:
- 4008190853266
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 160 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 8
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BL 3.50/08/180LH SN OR BX WEIDMÜLLER 1687710000
Zásuvný konektor DPS BL 3.50/08/180LH SN OR BX WEIDMÜLLER 1687710000 (EAN 4008190853266) je určen pro připojení na PCB s úhlovým připojením 180° a poskytuje 8 pólů.
Má jmenovité napětí 160 V, jmenovitý proud 14,5 A, kontakty z mědi s povrchovou úpravou cínu a těleso z plastu s izolací z polybutylentereftalátu v oranžové barvě.
Umožňuje šroubové připojení vodičů o průřezu 0,2–1,5 mm², má modulární rozteč 3,5 mm, kategorii přepětí III a provozní teplotu -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Jedná se o zásuvku, určenou pro snadné zapojení na DPS.
- Obsahuje 8 pólů, což umožňuje připojení více signálů nebo obvodů v kompaktním provedení.
- Je navržen pro jmenovité napětí 160 V, vhodné pro odpovídající aplikace na desce plošných spojů.
- Má jmenovitý proud 14,5 A, použitelný pro středně velké zatížení obvodů.
- Kontakty jsou z mědi, která zajišťuje dobrou pevnost, tvarovatelnost a odolnost vůči opotřebení.
- Konektor nabízí 180° horizontální úhlové připojení vodiče, vhodné pro montáž podél povrchu desky.
Interní název produktu
BL 3.5/8LH Sn or
Podrobný popis produktu
BL 3.50/08/180LH SN OR BX
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 8, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 8, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
