Zásuvný konektor DPS BL 3.50/05/180LH SN OR BX WEIDMÜLLER 1687680000

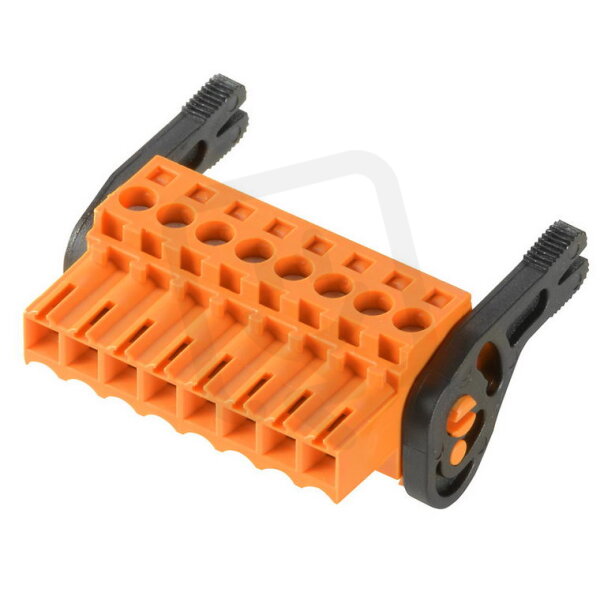

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
129,54 Kč
Cena po registraci:
115,66 Kč/ks
Po registraci bez DPH:
95,59 Kč
Vaše cena s DPH:
120,48 Kč/ks
Vaše cena bez DPH:
99,57 Kč/ks
ks
Zadávejte násobky 72 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017978
- Kód dodavatele:
- 1687680000
- EAN:
- 4008190853235
- Standardní balení:
- 72 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 160 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 5
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BL 3.50/05/180LH SN OR BX WEIDMÜLLER 1687680000
Zásuvný konektor DPS BL 3.50/05/180LH SN OR BX WEIDMÜLLER 1687680000 (EAN 4008190853235) je určen pro montáž na DPS jako zásuvka se 5 póly, jmenovitým napětím 160 V a jmenovitým proudem 14,5 A.
Těleso je z polybutylentereftalátu v oranžové barvě, kontakty z mědi s povrchem cínu, modulární rozteč 3,5 mm a připojení pro pevné i laněné vodiče 0,2–1,5 mm² (včetně vodičů bez koncovky).
Má úhlové 180° horizontální provedení se šroubovým připojením, kategorie přepětí III, jmenovité rázové napětí 160 kV, provozní teplotu -50–100 °C a třídu hořlavosti izolace UL94 V0; bez ochranného vodiče.
Proč si vybrat tento konektor?
- Konektor má 5 pólů, což umožňuje připojení více signálových nebo napájecích cest na DPS.
- Jde o zásuvku, určenou pro spárování se zástrčkami stejného provedení.
- Jmenovitý proud je 14,5 A, takže konektor zvládne běžné proudové zatížení v průmyslových aplikacích.
- Jmenovité napětí 160 V určuje elektrické podmínky, pro které je konektor navržen.
- Kontakty jsou z mědi, což přispívá k dobré mechanické odolnosti a pružnosti kontaktů.
- Úhlové připojení 180° vodorovné umožňuje nízkoprofilovou montáž přímo na DPS.
Interní název produktu
BL 3.5/5LH Sn or
Podrobný popis produktu
BL 3.50/05/180LH SN OR BX
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 5, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 5, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
