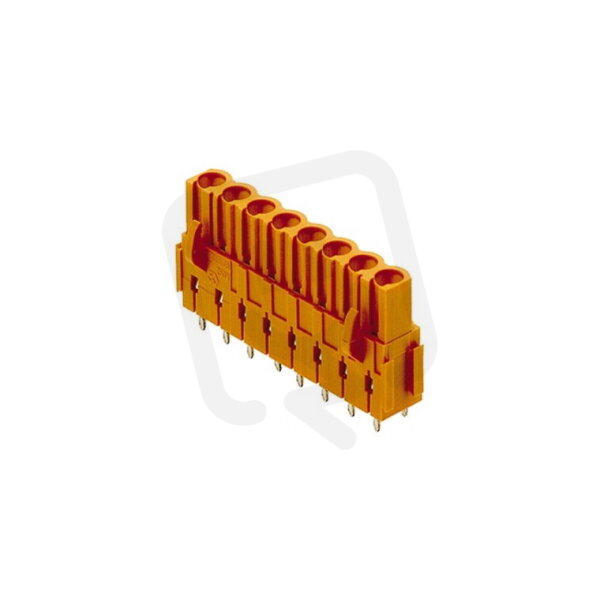

Zásuvný konektor DPS BLL 5.08/14/180B 3.2SN OR BX WEIDMÜLLER 1682850000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
210,03 Kč
Cena po registraci:
187,53 Kč/ks
Po registraci bez DPH:
154,98 Kč
Vaše cena s DPH:
195,33 Kč/ks
Vaše cena bez DPH:
161,43 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0019503
- Kód dodavatele:
- 1682850000
- EAN:
- 4008190474614
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 20 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- zásuvka
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS BLL 5.08/14/180B 3.2SN OR BX WEIDMÜLLER 1682850000
Zásuvný konektor DPS BLL 5.08/14/180B 3.2SN OR WEIDMÜLLER 1682850000 (EAN: 4008190474614) je 14-pólový pevný konektor pro PCB s jmenovitým proudem 20 A, jmenovitým napětím 320 V a roztečí kontaktů 5,08 mm.
Má typ kontaktu zásuvka, úhlové provedení 90° svisle nahoru, délku pinu 3,2 mm, typ upevnění pájení, cínové povrchové ošetření kontaktů, izolaci z termoplastu (UL94: V0), pracovní teplotu -50–100 °C, jmenovité rázové napětí 4 kV, kategorii přepětí II a stupeň znečištění 2.
Proč si vybrat tento konektor?
- Navržen pro přímou montáž na plošný spoj v zásuvném provedení: zásuvný konektor pro DPS.
- Umožňuje připojení více vodičů díky 14 pólům.
- Podporuje jmenovitý proud 20 A, vhodný pro běžné aplikace s vyššími odběry.
- Elektrické připojení je realizováno jako THR, kompatibilní s procesem reflow.
- Standardní rozteč kontaktů 5,08 mm usnadňuje návrh DPS a kompatibilitu s běžnými komponentami.
- Výrobce a typ: Weidmüller 1682850000.
Interní název produktu
BLL 5.08/14/180RB 3.2 Sn or
Podrobný popis produktu
BLL 5.08/14/180B 3.2SN OR BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
