Zásuvný konektor DPS SLS 5.08/22/180B SN OR BX WEIDMÜLLER 1645200000

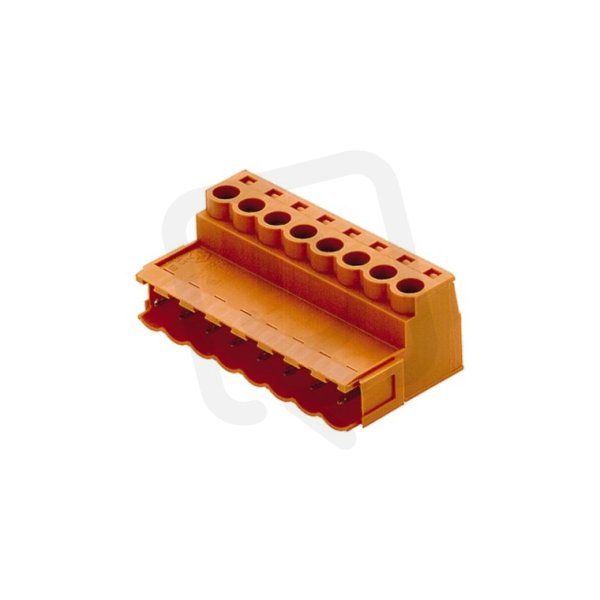

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
501,85 Kč
Cena po registraci:
448,08 Kč/ks
Po registraci bez DPH:
370,31 Kč
Vaše cena s DPH:
466,72 Kč/ks
Vaše cena bez DPH:
385,72 Kč/ks
ks
Zadávejte násobky 12 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0019768
- Kód dodavatele:
- 1645200000
- EAN:
- 4008190284411
- Standardní balení:
- 12 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 18 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 22
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- Průřez vícežilového připojení:
- 0,2-2,5 mm2
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- kolík
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS SLS 5.08/22/180B SN OR BX WEIDMÜLLER 1645200000
Zásuvný konektor DPS SLS 5.08/22/180B SN OR BX WEIDMÜLLER 1645200000 (EAN 4008190284411) je 22-pólový konektor pro DPS s roztečí kontaktů 5,08 mm, kontakty typu kolík a úhlovým připojením 180° horizontal.
Těleso je z plastu (izolace: polybutylentereftalát) v barvě oranžová, kontakty z mědi s povrchovou úpravou cín, jmenovitý proud 18 A, jmenovité napětí 320 V, šroubové připojení pro vodiče 0,2–2,5 mm2, třída hořlavosti UL94 V0, jmenovité rázové napětí 4 kV, stupeň znečištění 2, provozní teplota -50–100 °C a ochranný vodič: ne.
Proč si vybrat tento zásuvný konektor?
- Díky 22 pólům umožňuje kompaktní a přehledné připojení více obvodů přímo na DPS.
- Je navržen pro jmenovitý proud 18 A, takže zvládne vyšší proudové zatížení běžných aplikací.
- Podporuje jmenovité napětí 320 V, což jej předurčuje pro široké spektrum napěťových úrovní.
- S kontaktem typu kolík poskytuje robustní a přesné zasunutí při spojování konektorů.
- Kontakty z mědi mají dobrou tažnost a tvarovatelnost, což usnadňuje lisování a přispívá k mechanické spolehlivosti spojení.
- Úhlové provedení 180° (horizontální) umožňuje nízkoprofilové zapojení na plošném spoji a flexibilní orientaci kabeláže.
Interní název produktu
SLS 5.08/22B Sn or
Podrobný popis produktu
SLS 5.08/22/180B SN OR BX
Konektor PCB (vodičové připojení), 320 V, 21.5 A, Rozteč v mm: 5.08, 3.31 mm², Počet pólů: 22, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 320 V, 21.5 A, Rozteč v mm: 5.08, 3.31 mm², Počet pólů: 22, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
