Zásuvný konektor DPS SLS 5.08/18/180 SN OR BX WEIDMÜLLER 1644850000

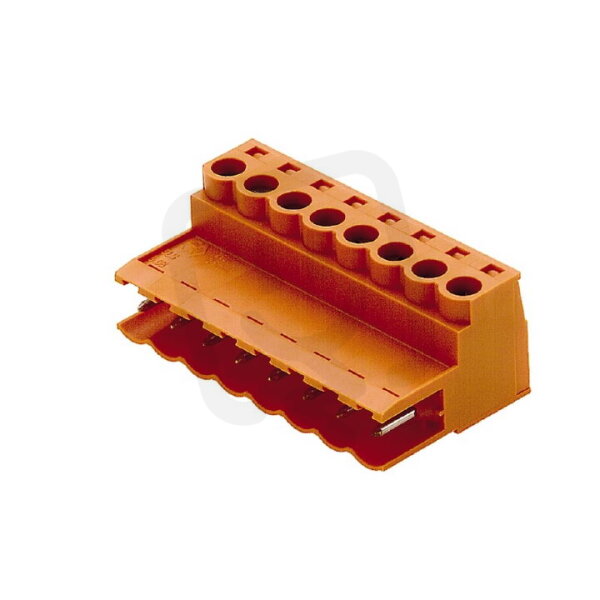

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
410,63 Kč
Cena po registraci:
366,63 Kč/ks
Po registraci bez DPH:
303,00 Kč
Vaše cena s DPH:
381,88 Kč/ks
Vaše cena bez DPH:
315,60 Kč/ks
ks
Zadávejte násobky 18 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0019733
- Kód dodavatele:
- 1644850000
- EAN:
- 4008190284060
- Standardní balení:
- 18 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 18 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 18
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- Průřez vícežilového připojení:
- 0,2-2,5 mm2
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- kolík
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS SLS 5.08/18/180 SN OR BX WEIDMÜLLER 1644850000
Zásuvný konektor DPS SLS 5.08/18/180 SN OR BX WEIDMÜLLER 1644850000 (EAN: 4008190284060) je 18pólový zásuvný konektor pro DPS s modulární roztečí kontaktů 5,08 mm a úhlovým připojením kontaktu/vodiče 180° horizontal.
Umožňuje jmenovitý proud 18 A a jmenovité napětí 320 V, má kolíkové kontakty z mědi s povrchovou úpravou cín, těleso z plastu (polybutylentereftalát) v oranžové barvě a elektrické připojení je šroubové (typ připojení: flexibilní kon. PCB).
Pro připojení jsou určeny vodiče o průřezu 0,2–2,5 mm², provozní teplota je -50–100 °C, jmenovité rázové napětí 4 kV, stupeň znečištění 2, třída hořlavosti izolace UL94 V0 a konektor je bez ochranného vodiče.
Proč si vybrat tento konektor?
- Obsahuje 18 pólů, což umožňuje připojení většího počtu signálů na jednu DPS.
- Má jmenovitý proud 18 A, vhodný pro aplikace středního zatížení.
- Je navržen pro jmenovité napětí 320 V, které odpovídá běžným obvodovým požadavkům.
- Používá kontakty typu kolík pro pevné a přesné zasunutí do DPS.
- Kontakty z mědi mají dobrou mechanickou pevnost a odolnost proti opotřebení při častém zasouvání.
- Úhlové připojení vodiče 180° horizontální umožňuje vedení kabelů paralelně s deskou plošných spojů.
Interní název produktu
SLS 5.08/18 Sn or
Podrobný popis produktu
SLS 5.08/18/180 SN OR BX
Konektor PCB (vodičové připojení), 320 V, 21.5 A, Rozteč v mm: 5.08, 3.31 mm², Počet pólů: 18, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 320 V, 21.5 A, Rozteč v mm: 5.08, 3.31 mm², Počet pólů: 18, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
