Zásuvný konektor DPS SL 3.50/09/135F 3.2SN OR BX WEIDMÜLLER 1643400000

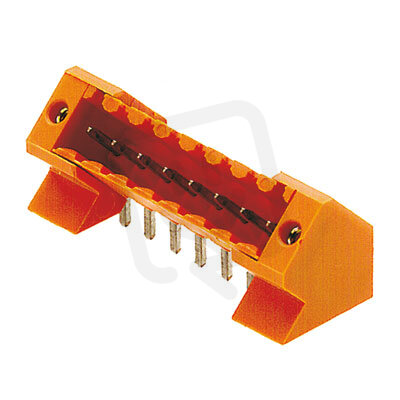

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
93,29 Kč
Cena po registraci:
83,30 Kč/ks
Po registraci bez DPH:
68,84 Kč
Vaše cena s DPH:
86,76 Kč/ks
Vaše cena bez DPH:
71,70 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0019653
- Kód dodavatele:
- 1643400000
- EAN:
- 4008190282165
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 9
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 45°/135° směrem dolů
Zásuvný konektor DPS SL 3.50/09/135F 3.2SN OR BX WEIDMÜLLER 1643400000
Zásuvný konektor DPS SL 3.50/09/135F 3.2SN OR WEIDMÜLLER 1643400000 (EAN: 4008190282165) je pevný konektor pro DPS se 9 póly a modulární roztečí 3,5 mm.
Má jmenovitý proud 13 A, jmenovité napětí 160 V a jmenovité rázové napětí 2,5 kV, kontakty s cínovým povrchem a izolaci z termoplastu (UL94 V0).
Určen je pro THR/pájení na DPS s délkou pinu 3,2 mm, úhlem 45°/135° směrem dolů, stupeň znečištění 2 a pracovní teplotou -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Produkt nabízí 9 pólů pro připojení více signálů k DPS.
- Je dimenzován na jmenovitý proud 13 A, což umožňuje použití v aplikacích s nízkým až středním proudovým zatížením.
- Vybaven je THR připojením, které usnadňuje osazení v reflow procesu a zvyšuje spolehlivost pájených spojů.
Interní název produktu
SL 3.5/135/9 3.2 Sn or
Podrobný popis produktu
SL 3.50/09/135F 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
