Zásuvný konektor DPS SLD 3.50 V/24/90F 3.2 SN OR BX WEIDMÜLLER 1642420000

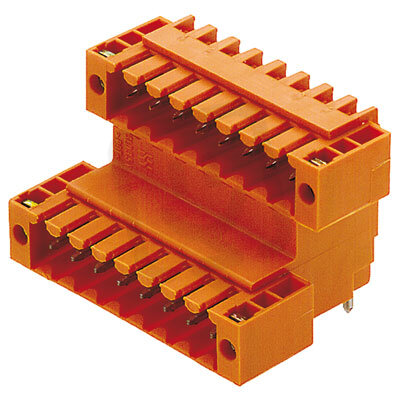

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
329,50 Kč
Cena po registraci:
294,19 Kč/ks
Po registraci bez DPH:
243,13 Kč
Vaše cena s DPH:
306,43 Kč/ks
Vaše cena bez DPH:
253,25 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0019608
- Kód dodavatele:
- 1642420000
- EAN:
- 4008190280949
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 24
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50 V/24/90F 3.2 SN OR BX WEIDMÜLLER 1642420000
Zásuvný konektor DPS SLD 3.50 V/24/90F 3.2 SN OR BX WEIDMÜLLER 1642420000 (EAN: 4008190280949) je pevný horizontální konektor pro DPS s 24 póly, jmenovitým proudem 9 A, jmenovitým napětím 160 V a modulární roztečí 3,5 mm.
Poskytuje THR připojení pro flexibilní připojení k PCB, má kolíkové kontakty s cínovým povrchem a délkou pinu 3,2 mm, je určeno k pájení, těleso zhotoveno z termoplastu (třída hořlavosti UL94 V0), provozní teplotu -50–100 °C, jmenovité rázové napětí 2,5 kV, kategorii přepětí II a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Má 24 pólů, což umožňuje uspořádání více signálových a napájecích cest na jedné DPS.
- Je dimenzován na jmenovitý proud 9 A, vhodný pro běžné proudové zatížení v přístrojových aplikacích.
- Nabízí připojení THR, tedy montáž kompatibilní s reflow procesem pro efektivní sériovou výrobu.
Interní název produktu
SLD 3.5 V/24/90F 3.2 or
Podrobný popis produktu
SLD 3.50 V/24/90F 3.2 SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
