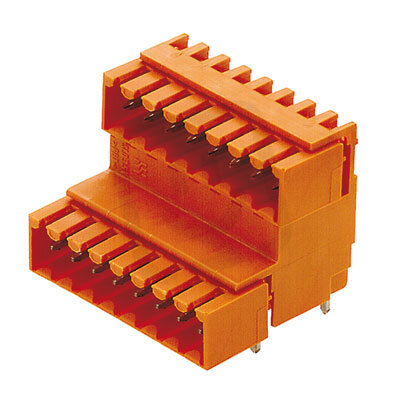

Zásuvný konektor DPS SLD 3.50V/24/90G 3.2SN OR BX WEIDMÜLLER 1642290000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
311,71 Kč
Cena po registraci:
278,31 Kč/ks
Po registraci bez DPH:
230,01 Kč
Vaše cena s DPH:
289,89 Kč/ks
Vaše cena bez DPH:
239,58 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0019597
- Kód dodavatele:
- 1642290000
- EAN:
- 4008190280819
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 24
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50V/24/90G 3.2SN OR BX WEIDMÜLLER 1642290000
Zásuvný konektor DPS SLD 3.50V/24/90G 3.2SN OR BX WEIDMÜLLER 1642290000 (EAN: 4008190280819) se 24 póly, jmenovitým proudem 9 A a typem kontaktu kolík je určen pro THR připojení a pájení.
Má jmenovité napětí 160 V, modulární rozteč 3,5 mm, délku pinu 3,2 mm a horizontální úhel 0°/180°; těleso je oranžové, izolace z termoplastu (UL94 V0) a povrch kontaktů je cín, pracovní teplota -50 až 100 °C.
Konektor má jmenovité rázové napětí 2,5 kV, stupeň znečištění 2 a spadá do přepěťové kategorie II.
Proč si vybrat tento zásuvný konektor?
- Je určen pro montáž na desku plošných spojů (DPS) jako zásuvný konektor.
- Nabízí 24 pólů, což umožňuje připojení více signálů v kompaktním uspořádání.
- Má jmenovitý proud 9 A, vhodný pro střední proudové zatížení.
- Typ elektrického připojení je THR, tedy pájení průchodem s podporou reflow procesu.
- Dodává ho Weidmüller (katalogové číslo 1642290000), což usnadní dohledání dokumentace a náhradních dílů.
Interní název produktu
SLD 3.5 V/24/90G 3.2 or
Podrobný popis produktu
SLD 3.50V/24/90G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
