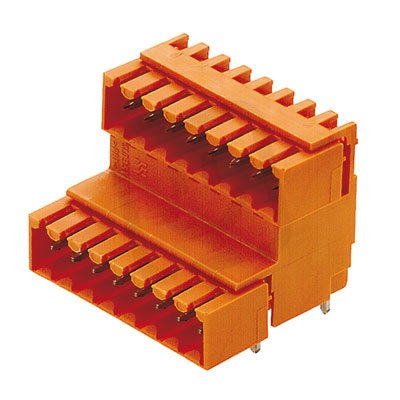

Zásuvný konektor DPS SLD 3.50V/16/90G 3.2SN OR BX WEIDMÜLLER 1642270000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
207,79 Kč
Cena po registraci:
185,53 Kč/ks
Po registraci bez DPH:
153,33 Kč
Vaše cena s DPH:
193,25 Kč/ks
Vaše cena bez DPH:
159,71 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0019595
- Kód dodavatele:
- 1642270000
- EAN:
- 4008190280796
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 16
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50V/16/90G 3.2SN OR BX WEIDMÜLLER 1642270000
Zásuvný konektor DPS SLD 3.50V/16/90G 3.2SN OR BX WEIDMÜLLER 1642270000 (EAN 4008190280796) je pevný konektor s 16 póly a tělesem v barvě oranžová.
Má jmenovitý proud 9 A, jmenovité napětí 160 V a jmenovité rázové napětí 2,5 kV, dále modulární rozteč 3,5 mm a délku pinu 3,2 mm; připojení je THR pro flexibilní připojení k PCB a upevnění probíhá pájením s úhlem 0°/180° (horizontální).
Těleso izolace je z termoplastu (UL94 V0), kontakty mají povrch z cínu, pracovní teplota je -50-100 °C, kategorie přepětí II a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Je určen jako zásuvný konektor pro DPS, vhodný pro přímé připojení na desku plošných spojů.
- Patří do řady SLD 3.50V, často používané v průmyslových aplikacích.
- Dodává se v provedení 3.2SN OR BX dle katalogového označení výrobce.
- Má 16 pólů, které umožňují více signálových nebo napájecích vedení.
- Je dimenzován na jmenovitý proud 9 A, vhodný pro běžné zatížení obvodů.
- Nabízí připojení THR pro montáž do otvorů DPS, podporující automatizované pájení a pevné mechanické uložení.
Interní název produktu
SLD 3.5 V/16/90G 3.2 or
Podrobný popis produktu
SLD 3.50V/16/90G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
