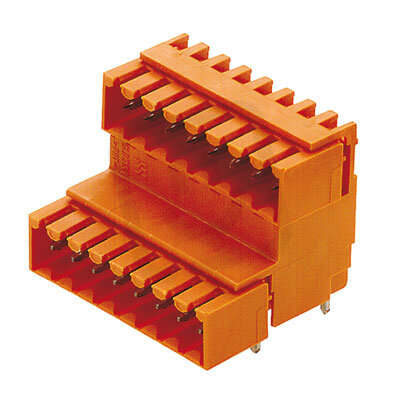

Zásuvný konektor DPS SLD 3.50V/08/90G 3.2SN OR BX WEIDMÜLLER 1642250000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
104,04 Kč
Cena po registraci:
92,89 Kč/ks
Po registraci bez DPH:
76,77 Kč
Vaše cena s DPH:
96,75 Kč/ks
Vaše cena bez DPH:
79,96 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0019593
- Kód dodavatele:
- 1642250000
- EAN:
- 4008190280772
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 8
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50V/08/90G 3.2SN OR BX WEIDMÜLLER 1642250000
Zásuvný konektor DPS SLD 3.50V/08/90G 3.2SN OR BX (Weidmüller, EAN 4008190280772) disponuje 8 póly, jmenovitým proudem 9 A při jmenovitém napětí 160 V a modulární roztečí 3,5 mm.
Jedná se o pevný konektor s kolíkovými kontakty, určený pro pájení (THR) a podporující flexibilní připojení do DPS, v horizontálním provedení 0°/180° s délkou pinu 3,2 mm a tělesem v barvě oranžová.
Izolace z termoplastu (UL94 V0), povrch kontaktů cín, kategorie přepětí II, jmenovité rázové napětí 2,5 kV, stupeň znečištění 2 a pracovní teplota -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Je určen k montáži na desku plošných spojů a nabízí 8 pólů pro připojení více signálových nebo napájecích větví.
- Má jmenovitý proud 9 A, což jej předurčuje pro aplikace s nízkým až středním proudovým zatížením.
- Využívá elektrické připojení typu THR, kompatibilní s procesy osazování zahrnujícími reflow a pájení do otvorů.
- Patří k sortimentu WEIDMÜLLER, což usnadňuje vyhledání technické dokumentace a podpory.
- Pro rychlou identifikaci při objednávání má číslo produktu 1642250000.
Interní název produktu
SLD 3.5 V/8/90G 3.2 or
Podrobný popis produktu
SLD 3.50V/08/90G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
