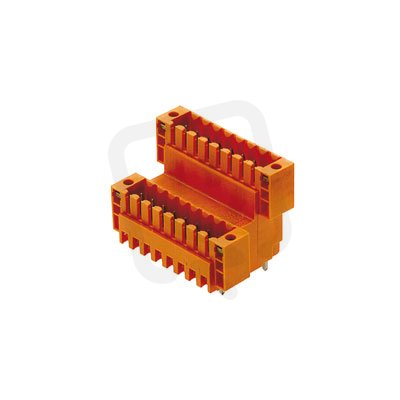

Zásuvný konektor DPS SLD 3.50 V/32/180F 3.2 SN OR BX WEIDMÜLLER 1641310000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
433,28 Kč
Cena po registraci:
386,85 Kč/ks
Po registraci bez DPH:
319,71 Kč
Vaše cena s DPH:
402,94 Kč/ks
Vaše cena bez DPH:
333,01 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0019548
- Kód dodavatele:
- 1641310000
- EAN:
- 4008190279714
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 32
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SLD 3.50 V/32/180F 3.2 SN OR BX WEIDMÜLLER 1641310000
Zásuvný konektor DPS SLD 3.50 V/32/180F 3.2 SN OR WEIDMÜLLER (EAN: 4008190279714) je pevný konektor pro desky plošných spojů se 32 póly a jmenovitým proudem 9 A.
Má jmenovité napětí 160 V, modulární rozteč 3,5 mm, úhel 90° (svisle nahoru) a délku pinu 3,2 mm; kontakty jsou typu kolík s povrchovou úpravou cín, připojení je řešeno jako THR a flexibilní připojení k PCB, montáž probíhá pájením.
Izolace z termoplastu splňuje třídu hořlavosti UL94 V0, pracovní teplota je -50 až 100 °C, dále má jmenovité rázové napětí 2,5 kV, stupeň znečištění 2 a kategorii přepětí II.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 32 pólů, což usnadní rozšíření signálových nebo napájecích vedení na DPS.
- Má rozteč 3,50 mm, vhodnou pro kompaktní a přehledné uspořádání na desce plošných spojů.
- Je navržen pro jmenovitý proud 9 A na pól, takže zvládne střední proudové zatížení.
- Využívá THR připojení pro montáž na DPS, což zjednodušuje pájecí procesy a zvyšuje mechanickou pevnost spojů.
- Dodává ho Weidmüller, zavedený výrobce konektorů pro průmyslové aplikace.
Interní název produktu
SLD 3.5 V/32/180F 3.2or
Podrobný popis produktu
SLD 3.50 V/32/180F 3.2 SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
