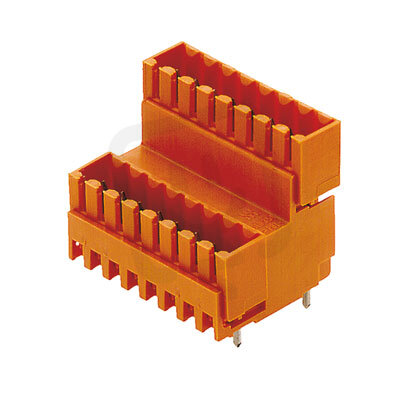

Zásuvný konektor DPS SLD 3.50V/12/180G 3.2SN OR BX WEIDMÜLLER 1641130000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
155,86 Kč
Cena po registraci:
139,16 Kč/ks
Po registraci bez DPH:
115,01 Kč
Vaše cena s DPH:
144,95 Kč/ks
Vaše cena bez DPH:
119,79 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021232
- Kód dodavatele:
- 1641130000
- EAN:
- 4008190279530
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 12
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SLD 3.50V/12/180G 3.2SN OR BX WEIDMÜLLER 1641130000
Zásuvný konektor DPS SLD 3.50V/12/180G 3.2SN OR (Weidmüller, EAN 4008190279530) je pevný konektor pro DPS se 12 póly, jmenovitým proudem 9 A a jmenovitým napětím 160 V.
Nabízí úhlové provedení 90°, délku pinu 3,2 mm, rozteč 3,5 mm, kolíkové kontakty s povrchem pokoveným cínem, izolaci z termoplastu (UL94 V0) a těleso v oranžové barvě.
Je určeno pro pájení/THR a flexibilní připojení na PCB, má pracovní teplotu −50 až 100 °C, kategorii přepětí II, stupeň znečištění 2 a jmenovité rázové napětí 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Určený pro montáž na desku s plošnými spoji, označen jako DPS, takže se snadno integruje do plošných konstrukcí.
- Obsahuje 12 pólů, což umožňuje připojení dvanácti obvodů nebo vodičů.
- Má jmenovitý proud 9 A, vhodný pro obvody s tímto zatížením.
- Elektrické připojení je řešeno jako připojení THR, což podporuje spolehlivé pájení do DPS.
- Součást je identifikována výrobcem WEIDMÜLLER 1641130000, což usnadní vyhledání technické dokumentace a náhradních dílů.
Interní název produktu
SLD 3.5 V/12/180G 3.2or
Podrobný popis produktu
SLD 3.50V/12/180G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
