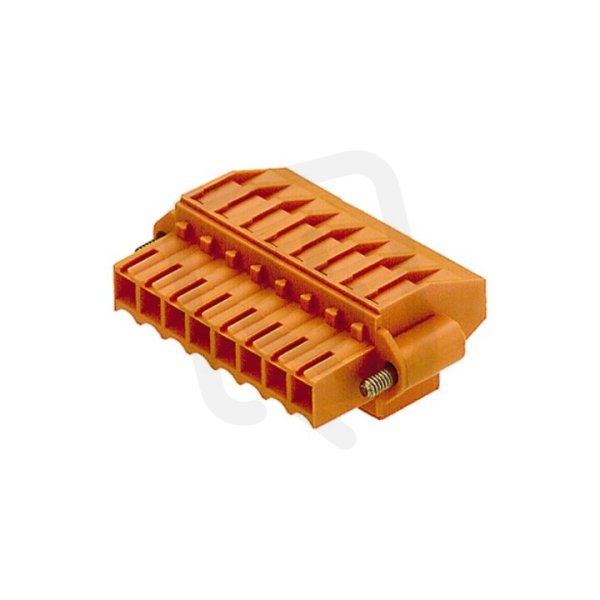

Zásuvný konektor DPS BL 3.50/18/270F SN OR BX WEIDMÜLLER 1640090000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
419,13 Kč
Cena po registraci:
374,23 Kč/ks
Po registraci bez DPH:
309,28 Kč
Vaše cena s DPH:
389,79 Kč/ks
Vaše cena bez DPH:
322,14 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021140
- Kód dodavatele:
- 1640090000
- EAN:
- 4008190277642
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 18
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/18/270F SN OR BX WEIDMÜLLER 1640090000
Zásuvný konektor DPS BL 3.50/18/270F SN OR WEIDMÜLLER 1640090000 (EAN: 4008190277642) je 18pólová zásuvka s plastovým oranžovým tělesem určená pro jmenovitý proud 10 A a jmenovité napětí 160 V při modulární rozteči 3,5 mm.
Má měděné kontakty s cínovým povrchem, šroubové připojení a úhlové připojení 270° svisle dolů; podporuje vodiče o průřezu 0,2–1,5 mm2 (pevné i laněné), splňuje kategorii přepětí III, má jmenovité rázové napětí 2,5 kV, provozní teplotu -50 až 100 °C a izolaci z polybutylentereftalu s třídou hořlavosti UL94 V0, přičemž je bez ochranného vodiče a bez povrchové úpravy.
Proč si vybrat tento zásuvný konektor?
- Obsahuje 18 pólů, což umožňuje připojení více signálů na malé ploše DPS.
- Má jmenovitý proud 10 A a jmenovité napětí 160 V, vhodné pro běžné aplikace na desce plošných spojů.
- Těleso je z plastu v oranžové barvě pro snadnou vizuální identifikaci.
- Kontakty z mědi poskytují dobrou mechanickou odolnost a odolnost vůči opakovanému zasunování.
- Typ kontaktu je zásuvka s úhlovým připojením 270° svisle dolů, což usnadňuje vedení vodičů při montáži v omezeném prostoru.
Interní název produktu
BL 3.5/18/270F Sn or
Podrobný popis produktu
BL 3.50/18/270F SN OR BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 18, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 18, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
