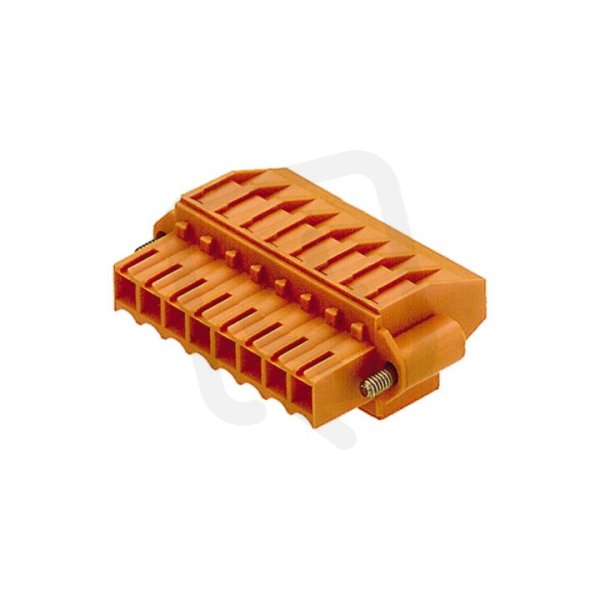

Zásuvný konektor DPS BL 3.50/16/270F SN OR BX WEIDMÜLLER 1640070000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
373,88 Kč
Cena po registraci:
333,81 Kč/ks
Po registraci bez DPH:
275,88 Kč
Vaše cena s DPH:
347,71 Kč/ks
Vaše cena bez DPH:
287,36 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021138
- Kód dodavatele:
- 1640070000
- EAN:
- 4008190277628
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 16
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/16/270F SN OR BX WEIDMÜLLER 1640070000
Zásuvný konektor DPS BL 3.50/16/270F SN OR WEIDMÜLLER 1640070000 (EAN: 4008190277628) je úhlová zásuvka pro montáž na DPS s 16 póly, jmenovitým proudem 10 A a jmenovitým napětím 160 V při modulární rozteči 3,5 mm.
Má kontakty z mědi s cínovaným povrchem, šroubové připojení pro vodiče a lanko o průřezu 0,2–1,5 mm², úhlové provedení 270° svisle dolů a oranžové těleso z polybutylentereftalátu s provozní teplotou -50 až 100 °C, třídou hořlavosti UL94 V0 a bez ochranného vodiče.
Proč si vybrat tento konektor?
- Má 16 pólů, které umožňují připojení více vodičů na DPS.
- Je navržen pro jmenovitý proud 10 A, vhodný pro běžné obvody.
- Je dimenzován pro jmenovité napětí 160 V.
- Jedná se o zásuvku, tedy typ kontaktu určený pro zasouvání odpovídajícího zástrčného prvku.
- Kontakty jsou z mědi, která zajišťuje dobré mechanické vlastnosti, například pevnost a odolnost proti opotřebení.
- Umožňuje úhlové připojení vodiče 270° svisle dolů, což usnadňuje vedení kabeláže v kompaktních deskách.
Interní název produktu
BL 3.5/16/270F Sn or
Podrobný popis produktu
BL 3.50/16/270F SN OR BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 16, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 16, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
