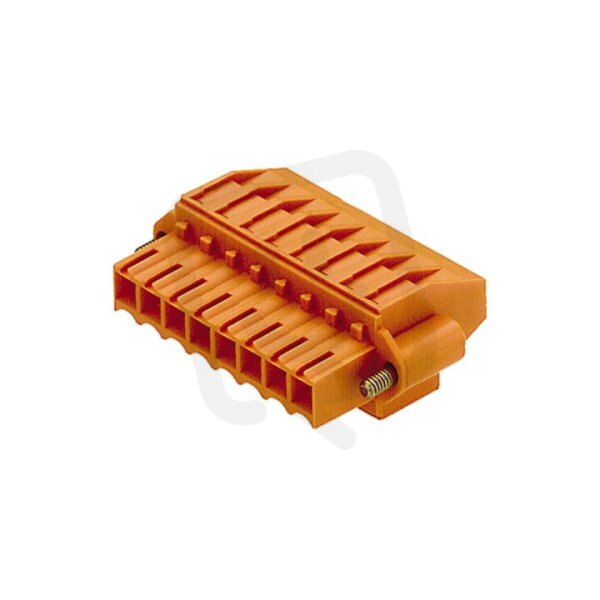

Zásuvný konektor DPS BL 3.50/09/270F SN OR BX WEIDMÜLLER 1640000000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
215,53 Kč
Cena po registraci:
192,44 Kč/ks
Po registraci bez DPH:
159,04 Kč
Vaše cena s DPH:
200,44 Kč/ks
Vaše cena bez DPH:
165,65 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021131
- Kód dodavatele:
- 1640000000
- EAN:
- 4008190277550
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 9
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/09/270F SN OR BX WEIDMÜLLER 1640000000
Zásuvný konektor BL 3.50/09/270F SN OR WEIDMÜLLER 1640000000 (EAN: 4008190277550) je určen pro montáž na DPS, má 9 pólů a těleso z plastu v oranžové barvě.
Podporuje jmenovitý proud 10 A a jmenovité napětí 160 V, typ kontaktu zásuvka, kontakty z mědi s povrchem cín, modulární rozteč 3,5 mm a šroubové připojení s úhlovým vedením vodiče 270° svisle dolů.
Vodiče jsou připojitelné v průřezu 0,2–1,5 mm² (pevné i laněné), má kategorii přepětí III, jmenovité rázové napětí 2,5 kV, třídu hořlavosti izolace UL94 V0 a provozní teplotu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Má 9 pólů, což umožňuje připojení více vodičů na jedné DPS.
- Je určen pro jmenovitý proud 10 A, vhodný pro středně zatížené obvody.
- Podporuje jmenovité napětí 160 V, které odpovídá běžným aplikacím na deskách plošných spojů.
- Nabízí zásuvkový typ kontaktu pro snadné a bezpečné zasunutí odpovídajícího pinu.
- Kontakty jsou z mědi, která zajišťuje dobrou mechanickou pevnost a odolnost proti opotřebení při častém zapojování.
- Úhlové provedení 270° svisle dolů umožňuje vedení kabelů přímo dolů z DPS pro kompaktní instalaci.
Interní název produktu
BL 3.5/9/270F Sn or
Podrobný popis produktu
BL 3.50/09/270F SN OR BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 9, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 9, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
