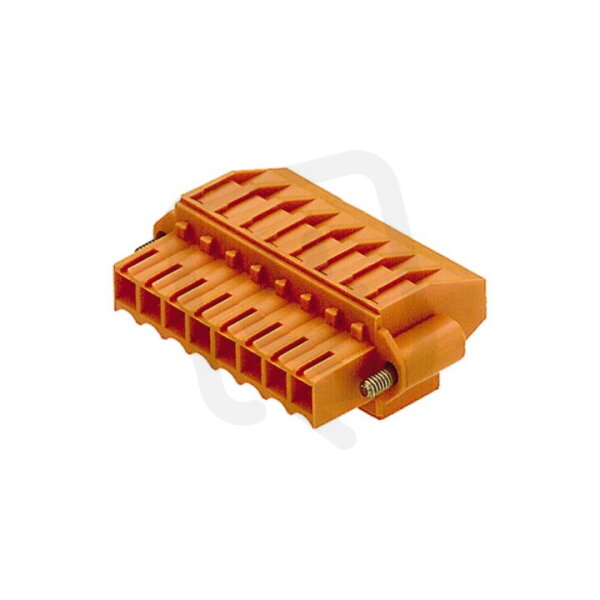

Zásuvný konektor DPS BL 3.50/07/270F SN OR BX WEIDMÜLLER 1639980000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
170,26 Kč
Cena po registraci:
152,01 Kč/ks
Po registraci bez DPH:
125,63 Kč
Vaše cena s DPH:
158,34 Kč/ks
Vaše cena bez DPH:
130,86 Kč/ks
ks
Zadávejte násobky 60 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021129
- Kód dodavatele:
- 1639980000
- EAN:
- 4008190277536
- Standardní balení:
- 60 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 7
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/07/270F SN OR BX WEIDMÜLLER 1639980000
Zásuvný konektor DPS BL 3.50/07/270F SN OR WEIDMÜLLER 1639980000 (EAN 4008190277536) je plastový konektor v barvě oranžové určený pro montáž na DPS s izolací z polybutylentereftalátu.
Má 7 pólů, jmenovitý proud 10 A a jmenovité napětí 160 V, modulární rozteč 3,5 mm, kontakty z mědi s povrchovou úpravou cínu a zásuvkový typ kontaktu s úhlovým připojením 270° svisle dolů.
Elektrické připojení je šroubové (typ připojení: flexibilní kon. / PCB) pro vodiče 0,2–1,5 mm², bez ochranného vodiče, provozní teplota -50 až 100 °C a třída hořlavosti izolace UL94 V0, jmenovité rázové napětí 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Těleso je vyrobeno z plastu, což zajišťuje nízkou hmotnost a izolaci.
- Má 7 pólů, které umožňují připojení více signálových nebo napájecích vodičů.
- Jmenovitý proud činí 10 A, vhodný pro běžné elektronické obvody.
- Jmenovité napětí je 160 V, při kterém je konektor dimenzován.
- Kontakty z mědi poskytují dobrou mechanickou pevnost a odolnost proti opotřebení.
- Úhlové připojení vodiče 270° (svisle dolů) usnadňuje vedení kabeláže na desce plošných spojů.
Interní název produktu
BL 3.5/7/270F Sn or
Podrobný popis produktu
BL 3.50/07/270F SN OR BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 7, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 7, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
