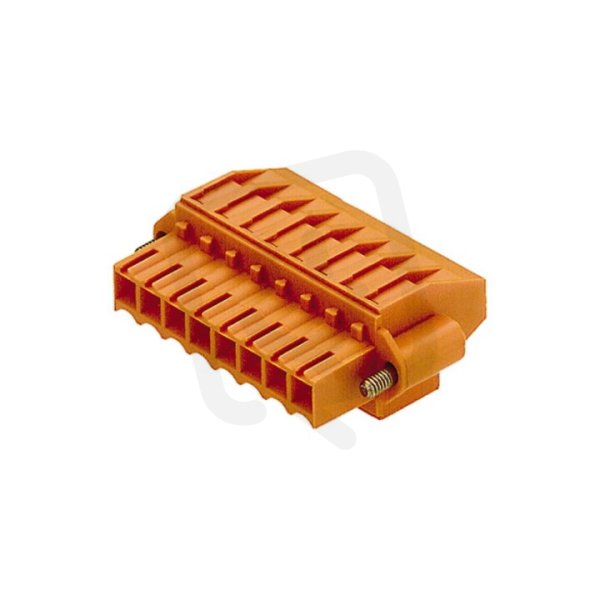

Zásuvný konektor DPS BL 3.50/03/270F SN OR BX WEIDMÜLLER 1639940000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
79,69 Kč
Cena po registraci:
71,15 Kč/ks
Po registraci bez DPH:
58,80 Kč
Vaše cena s DPH:
74,11 Kč/ks
Vaše cena bez DPH:
61,25 Kč/ks
ks
Zadávejte násobky 108 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021125
- Kód dodavatele:
- 1639940000
- EAN:
- 4008190277499
- Standardní balení:
- 108 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 3
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/03/270F SN OR BX WEIDMÜLLER 1639940000
Zásuvný konektor DPS BL 3.50/03/270F SN OR od Weidmüller (EAN: 4008190277499) je úhlově orientovaná 3pólová zásuvka pro montáž na PCB s úhlovým připojením kontaktu 270° svisle dolů.
Má jmenovitý proud 10 A a jmenovité napětí 160 V, kontakty z mědi s povrchovou úpravou cínu a šroubové připojení pro vodiče i lanka v rozsahu 0,2–1,5 mm2 při modulární rozteči 3,5 mm.
Těleso z polybutylentereftalu v oranžové barvě má třídu hořlavosti UL94 V0, provozní teplotu -50 až 100 °C, kategorii přepětí III a jmenovité rázové napětí 2,5 kV; neobsahuje ochranný vodič.
Proč si vybrat tento zásuvný konektor?
- Má 3 póly, vhodné pro trojpólová zapojení na DPS.
- Jedná se o zásuvku, určenou pro spárování s odpovídajícím kolíkovým konektorem.
- Podporuje jmenovitý proud 10 A, odpovídající běžným proudovým požadavkům menších obvodů.
- Je určen pro jmenovité napětí 160 V, vhodné pro nízkonapěťové aplikace.
- Kontakty z mědi nabízejí pevné mechanické spojení a dobrou odolnost proti opotřebení při častém zasouvání.
- Nabízí úhlové připojení 270° (svisle dolů) pro kompaktní vedení kabelů směrem dolů z desky plošných spojů.
Interní název produktu
BL 3.5/3/270F Sn or
Podrobný popis produktu
BL 3.50/03/270F SN OR BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
