Zásuvný konektor DPS BL 3.50/04/270 SN BK BX WEIDMÜLLER 1639720000

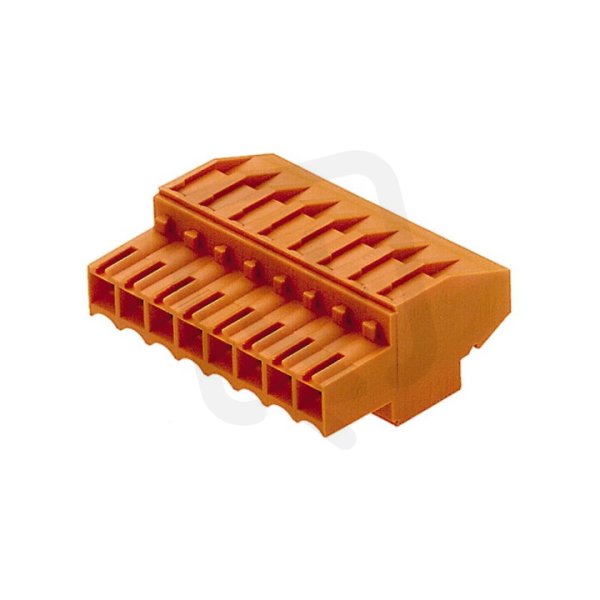

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
90,57 Kč
Cena po registraci:
80,86 Kč/ks
Po registraci bez DPH:
66,83 Kč
Vaše cena s DPH:
84,23 Kč/ks
Vaše cena bez DPH:
69,61 Kč/ks
ks
Zadávejte násobky 132 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021103
- Kód dodavatele:
- 1639720000
- EAN:
- 4008190277277
- Standardní balení:
- 132 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 4
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/04/270 SN BK BX WEIDMÜLLER 1639720000
Zásuvný konektor DPS BL 3.50/04/270 SN BK BX WEIDMÜLLER 1639720000 (EAN: 4008190277277) s tělesem z plastu, v barvě černé a se 4 póly je určen pro montáž na DPS.
Má jmenovitý proud 10 A, jmenovité napětí 160 V, jmenovité rázové napětí 2,5 kV, kategorii přepětí III, stupeň znečištění 2 a provozní teplotu -50–100 °C.
Jedná se o zásuvku s kontakty z mědi (povrch cín), úhlové připojení vodiče 270° svisle dolů, šroubové připojení a připojitelný průřez vodičů 0,2–1,5 mm² (pevné i laněné, bez koncovky), s modulární roztečí 3,5 mm, třídou hořlavosti izolace UL94 V0 a bez ochranného vodiče.
Proč si vybrat tento zásuvný konektor?
- Typ kontaktu je zásuvka, vhodná pro připojení odpovídajících zástrček.
- Konektor nabízí 4 póly, které umožňují přenos více obvodů v jednom spoji.
- Jmenovitý proud činí 10 A, odpovídající běžným proudovým požadavkům elektronických aplikací.
- Jmenovité napětí je 160 V, určeno pro použití do této úrovně napětí.
- Kontakty jsou vyrobeny z mědi, což zajišťuje pevné a odolné kontaktní plochy při častém zapojování.
- Úhlové připojení vodiče je 270° svisle dolů, což usnadňuje vedení kabelů při montáži na DPS.
Interní název produktu
BL 3.5/4/270 Sn če
Podrobný popis produktu
BL 3.50/04/270 SN BK BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
