Zásuvný konektor DPS BL 3.50/03/270 SN BK BX WEIDMÜLLER 1639710000

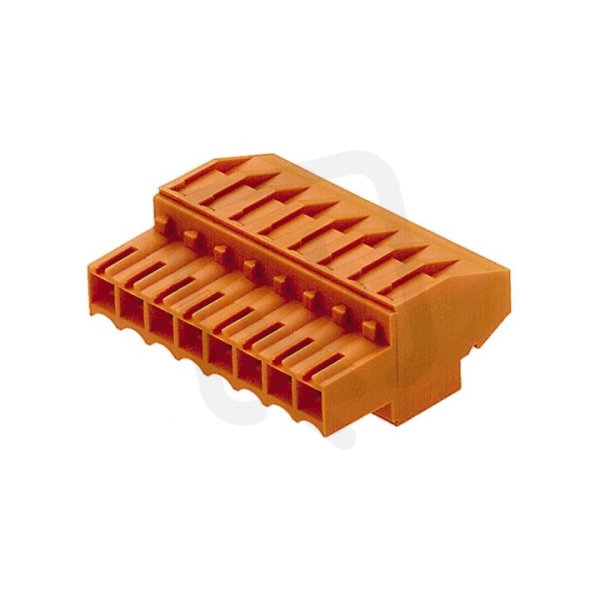

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
67,91 Kč
Cena po registraci:
60,63 Kč/ks
Po registraci bez DPH:
50,11 Kč
Vaše cena s DPH:
63,15 Kč/ks
Vaše cena bez DPH:
52,19 Kč/ks
ks
Zadávejte násobky 174 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021102
- Kód dodavatele:
- 1639710000
- EAN:
- 4008190277260
- Standardní balení:
- 174 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 3
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/03/270 SN BK BX WEIDMÜLLER 1639710000
Zásuvný konektor DPS BL 3.50/03/270 SN BK BX WEIDMÜLLER 1639710000 (EAN: 4008190277260) je 3pólový zásuvný konektor s tělem z plastu v černé barvě určený pro montáž na PCB.
Má jmenovitý proud 10 A, jmenovité napětí 160 V, typ kontaktu: zásuvka, šroubové elektrické připojení a úhlové připojení kontaktu 270° svisle dolů, přičemž kontakty jsou z mědi s povrchovou úpravou z cínu.
Podporuje vodiče o průřezu 0,2–1,5 mm² (pevné i lanko), je bez ochranného vodiče, má modulární rozteč a připojení 3,5 mm, krytí jiné, izolační materiál polybutylentereftalát, třídu hořlavosti UL94 V0, provozní teplotu -50 až 100 °C a jmenovité rázové napětí 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Díky třípólovému provedení je vhodný pro třížilová zapojení na DPS.
- Unese jmenovitý proud 10 A, což odpovídá běžným proudovým nárokům obvodů.
- Provozní napětí činí 160 V, vhodné pro nízkonapěťové aplikace.
- Jedná se o kontakt typu zásuvka, určený pro snadné osazení na DPS.
- Kontakty jsou z mědi, které zajišťují dobrou mechanickou odolnost proti opotřebení a stabilní styk při opakovaném připojování.
- Má úhlové provedení připojení 270° (svisle dolů), které usnadňuje vedení vodičů směrem dolů z desky plošných spojů.
Interní název produktu
BL 3.5/3/270 Sn če
Podrobný popis produktu
BL 3.50/03/270 SN BK BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
