Zásuvný konektor DPS BL 3.50/24/270 SN OR BX WEIDMÜLLER 1639690000

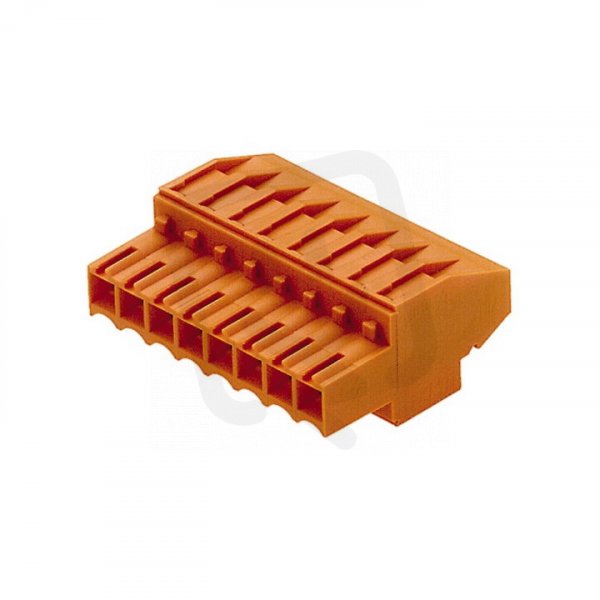

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
543,06 Kč
Cena po registraci:
484,87 Kč/ks
Po registraci bez DPH:
400,72 Kč
Vaše cena s DPH:
505,04 Kč/ks
Vaše cena bez DPH:
417,39 Kč/ks
ks
Zadávejte násobky 18 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021100
- Kód dodavatele:
- 1639690000
- EAN:
- 4008190277246
- Standardní balení:
- 18 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 24
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/24/270 SN OR BX WEIDMÜLLER 1639690000
Zásuvný konektor DPS BL 3.50/24/270 SN OR BX WEIDMÜLLER 1639690000 (EAN: 4008190277246) určený pro montáž na DPS s 24 póly a oranžovým plastovým tělesem.
Elektrické parametry: jmenovitý proud 10 A, jmenovité napětí 160 V, jmenovité rázové napětí 2,5 kV, materiál kontaktu měď s povrchovou úpravou cín a modulární roztečí 3,5 mm.
Úhlové připojení kontaktu 270° (svisle dolů), typ elektrického připojení šroubové, připojitelné průřezy vodičů 0,2–1,5 mm², těleso z polybutylentereftalátu, třída hořlavosti UL94 V0 a provozní teplota -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- 24 pólů pro připojení více vodičů přímo na DPS.
- Určen pro jmenovitý proud 10 A, vhodný pro běžné elektronické obvody.
- Podporuje jmenovité napětí 160 V, které odpovídá nízkonapěťovým aplikacím.
- Obsahuje kontakt typu zásuvka pro snadné zasouvání a odpojování.
- Kontakty jsou z mědi, což zajišťuje dobré mechanické vlastnosti, zejména pevnost a tvárnost.
- Vývody jsou orientovány 270° (svisle dolů), vhodné pro specifické uspořádání na desce plošných spojů.
Interní název produktu
BL 3.5/24/270 Sn or
Podrobný popis produktu
BL 3.50/24/270 SN OR BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 24, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 24, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
