Zásuvný konektor DPS BL 3.50/22/270 SN OR BX WEIDMÜLLER 1639670000

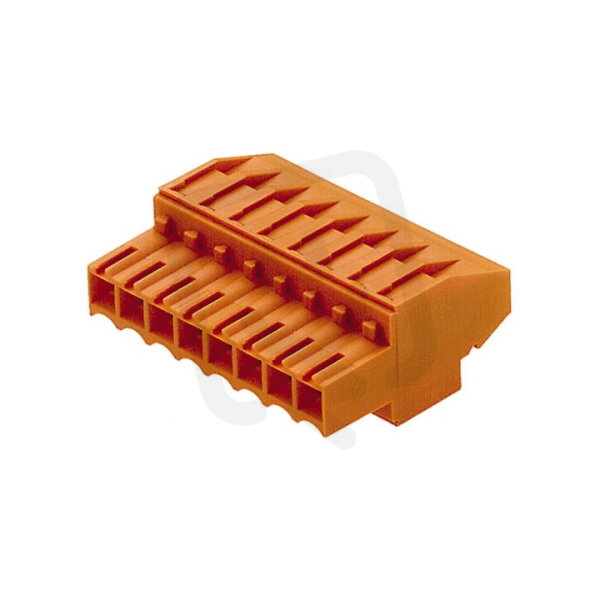

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
497,78 Kč
Cena po registraci:
444,45 Kč/ks
Po registraci bez DPH:
367,31 Kč
Vaše cena s DPH:
462,93 Kč/ks
Vaše cena bez DPH:
382,59 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021098
- Kód dodavatele:
- 1639670000
- EAN:
- 4008190277222
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 22
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/22/270 SN OR BX WEIDMÜLLER 1639670000
Zásuvný konektor DPS BL 3.50/22/270 SN OR BX WEIDMÜLLER 1639670000 (EAN: 4008190277222) je úhlová zásuvka pro plošné spoje se 22 póly a modulární roztečí 3,5 mm, orientovaná 270° (svisle dolů).
Je dimenzován na 10 A při 160 V, nabízí šroubové připojení pro pevné i lankové vodiče 0,2–1,5 mm2, má kontakty z mědi s povrchovou úpravou cín, těleso z polybutylentereftalátu v oranžové barvě, je bez ochranného vodiče a pracuje v rozsahu -50–100 °C při třídě hořlavosti UL94 V0.
Proč si vybrat tento zásuvný konektor?
- Jde o konektor typu zásuvka, určený pro zasunovací spoje na DPS.
- Nabízí 22 pólů, které umožňují připojení více vodičů nebo signálových cest.
- Podporuje jmenovitý proud 10 A, vhodný pro běžné proudové nároky nízkonapěťových obvodů.
- Jmenovité provozní napětí je 160 V, kompatibilní s aplikacemi na této úrovni napětí.
- Kontakty jsou z mědi, což přispívá k dobrým mechanickým vlastnostem a odolnosti proti opotřebení při opakovaném zasouvání.
- Má úhlové připojení vodiče 270° svisle dolů, které usnadňuje vedení kabeláže směrem dolů.
Interní název produktu
BL 3.5/22/270 Sn or
Podrobný popis produktu
BL 3.50/22/270 SN OR BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 22, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 22, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
