Zásuvný konektor DPS BL 3.50/18/270 SN OR BX WEIDMÜLLER 1639630000

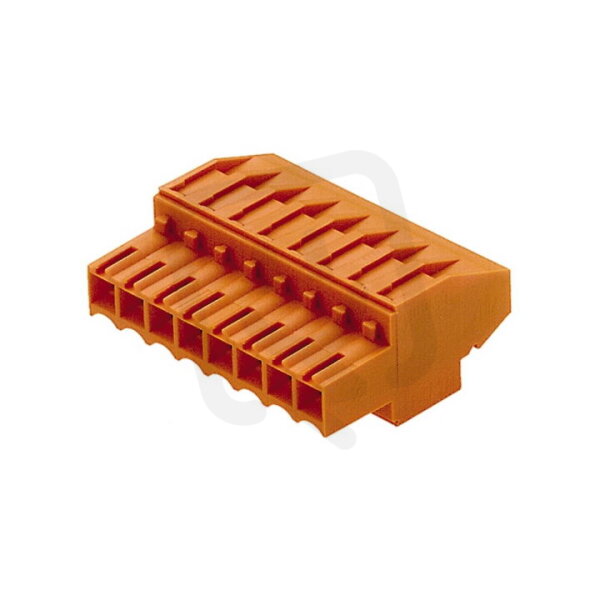

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
407,36 Kč
Cena po registraci:
363,71 Kč/ks
Po registraci bez DPH:
300,59 Kč
Vaše cena s DPH:
378,84 Kč/ks
Vaše cena bez DPH:
313,09 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021094
- Kód dodavatele:
- 1639630000
- EAN:
- 4008190277185
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 18
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/18/270 SN OR BX WEIDMÜLLER 1639630000
Zásuvný konektor DPS BL 3.50/18/270 SN OR (WEIDMÜLLER 1639630000, EAN 4008190277185) je zásuvka pro desky plošných spojů se 18 póly a modulární roztečí 3,5 mm.
Má jmenovitý proud 10 A, jmenovité napětí 160 V, kategorii přepětí III a jmenovité rázové napětí 2,5 kV, úhlové připojení kontaktu 270° svisle dolů a šroubové připojení pro vodiče 0,2–1,5 mm² (pevné i laněné).
Těleso je z plastu (barva oranžová) s izolací z polybutylentereftalátu, kontakty z mědi s povrchem cín, třída hořlavosti UL94 V0, provozní teplota -50–100 °C a konektor nemá ochranný vodič.
Proč si vybrat tento zásuvný konektor?
- Těleso z plastu v oranžové barvě usnadňuje identifikaci a nabízí odolnost vůči běžnému opotřebení.
- Jmenovitý proud 10 A umožňuje bezpečný provoz v obvodech s proudovým zatížením do 10 A.
- Jmenovité napětí 160 V pro použití v instalacích s napětím do 160 V.
- Počet pólů 18 umožňuje připojení osmnácti vodičů na jednu zásuvku.
- Kontakty z mědi nabízejí dobré mechanické vlastnosti, zejména odolnost proti opotřebení a pevné mechanické spojení.
- Zásuvka s úhlovým připojením 270° svisle dolů je vhodná pro kompaktní vedení kabelů a snadnou montáž na DPS.
Interní název produktu
BL 3.5/18/270 Sn or
Podrobný popis produktu
BL 3.50/18/270 SN OR BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 18, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 18, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
