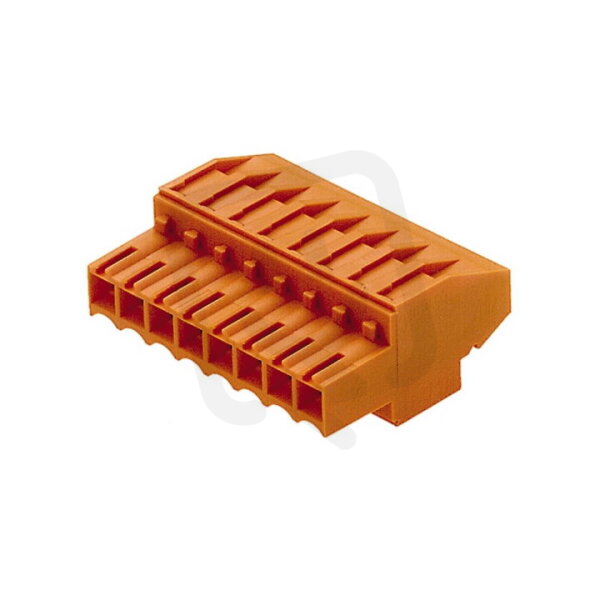

Zásuvný konektor DPS BL 3.50/14/270 SN OR BX WEIDMÜLLER 1639590000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
316,80 Kč
Cena po registraci:
282,86 Kč/ks
Po registraci bez DPH:
233,77 Kč
Vaše cena s DPH:
294,62 Kč/ks
Vaše cena bez DPH:
243,49 Kč/ks
ks
Zadávejte násobky 36 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021090
- Kód dodavatele:
- 1639590000
- EAN:
- 4008190277147
- Standardní balení:
- 36 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 14
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/14/270 SN OR BX WEIDMÜLLER 1639590000
Zásuvný konektor DPS BL 3.50/14/270 SN OR BX WEIDMÜLLER 1639590000 (EAN: 4008190277147) je zásuvka pro plošný spoj s 14 pólů, jmenovitým proudem 10 A a jmenovitým napětím 160 V.
Těleso je z polybutylentereftalátu v barvě oranžové, kontakty jsou z mědi s cínovým povrchem a elektrické připojení je šroubové s úhlovým vyvedením 270° svisle dolů.
Podporuje průřezy vodičů 0,2–1,5 mm² (pevné i lankové), má modulární rozteč 3,5 mm, kategorii přepětí III, rázové napětí 2,5 kV a provozní teplotu -50–100 °C; izolace splňuje třídu hořlavosti UL94 V0.
Proč si vybrat tento zásuvný konektor?
- Konektor má plastové těleso v oranžové barvě, které usnadňuje identifikaci komponenty na DPS.
- Jde o 14pólovou zásuvku, vhodnou pro propojení více vodičů na desce plošných spojů.
- Podporuje jmenovitý proud 10 A, což odpovídá běžným aplikacím nízkého proudu.
- Má jmenovité napětí 160 V, vhodné pro nízkonapěťová zapojení.
- Kontakty jsou z mědi, která poskytuje dobré mechanické vlastnosti, například odolnost proti opotřebení a tvarovou stálost kontaktů.
- Provedení s úhlovým připojením 270° (svisle dolů) umožňuje vedení kabelů směrem dolů a šetří místo na DPS.
Interní název produktu
BL 3.5/14/270 Sn or
Podrobný popis produktu
BL 3.50/14/270 SN OR BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 14, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 14, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
