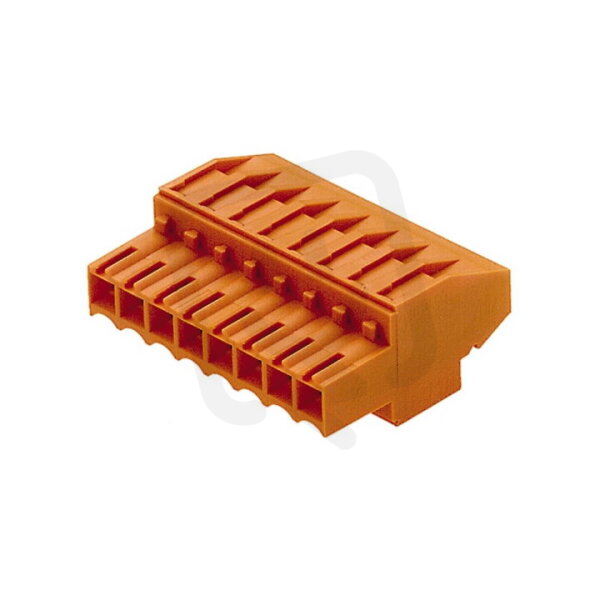

Zásuvný konektor DPS BL 3.50/12/270 SN OR BX WEIDMÜLLER 1639570000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
271,52 Kč
Cena po registraci:
242,44 Kč/ks
Po registraci bez DPH:
200,36 Kč
Vaše cena s DPH:
252,51 Kč/ks
Vaše cena bez DPH:
208,69 Kč/ks
ks
Zadávejte násobky 42 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021088
- Kód dodavatele:
- 1639570000
- EAN:
- 4008190277123
- Standardní balení:
- 42 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 12
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/12/270 SN OR BX WEIDMÜLLER 1639570000
Zásuvný konektor DPS BL 3.50/12/270 SN OR BX WEIDMÜLLER 1639570000 (EAN 4008190277123) je 12pólová zásuvka pro DPS v oranžovém provedení s plastovým tělesem.
Má jmenovitý proud 10 A, jmenovité napětí 160 V, modulární rozteč 3,5 mm, kontakty z mědi s povrchovou úpravou cín a těleso z polybutylentereftalu.
Šroubové připojení umožňuje připojit pevné i lanko 0,2–1,5 mm², úhlové připojení kontaktu je 270° svisle dolů, konektor je bez ochranného vodiče, má třídu hořlavosti UL94 V0, provozní teplotu -50 až 100 °C a spadá do kategorie přepětí III.
Proč si vybrat tento zásuvný konektor?
- Konektor je proveden jako zásuvka, vhodná pro zapojení do odpovídajícího vidlicového dílu.
- Konektor má 12 pólů, což umožňuje připojení více vodičů v kompaktním uspořádání.
- Je dimenzován na jmenovitý proud 10 A, takže pokryje běžné aplikace na desce plošných spojů.
- Má jmenovité napětí 160 V, vhodné pro nízkonapěťové obvody a interní rozvody.
- Kontakty jsou z mědi, která poskytuje dobré mechanické vlastnosti, například tažnost a tvárnost pro lisování či tvarování kontaktů.
- Umožňuje úhlové připojení 270° svisle dolů, což usnadňuje vedení kabelů směrem dolů a montáž v omezeném prostoru.
Interní název produktu
BL 3.5/12/270 Sn or
Podrobný popis produktu
BL 3.50/12/270 SN OR BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 12, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 12, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
