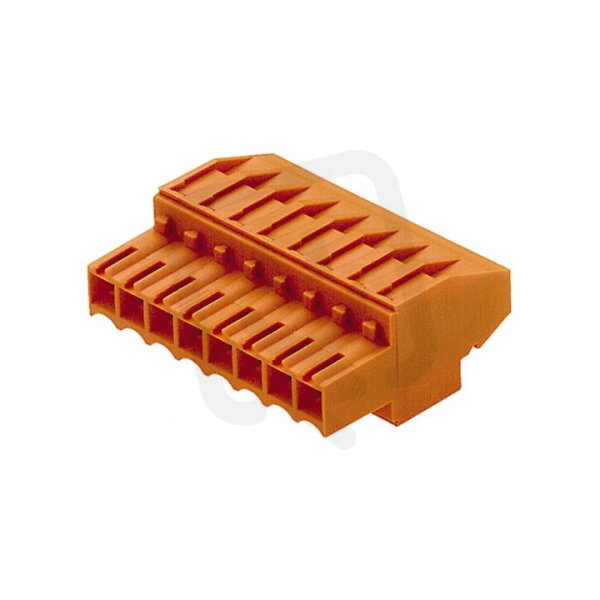

Zásuvný konektor DPS BL 3.50/09/270 SN OR BX WEIDMÜLLER 1639540000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
203,62 Kč
Cena po registraci:
181,80 Kč/ks
Po registraci bez DPH:
150,25 Kč
Vaše cena s DPH:
189,37 Kč/ks
Vaše cena bez DPH:
156,50 Kč/ks
ks
Zadávejte násobky 54 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0021085
- Kód dodavatele:
- 1639540000
- EAN:
- 4008190277093
- Standardní balení:
- 54 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 9
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/09/270 SN OR BX WEIDMÜLLER 1639540000
Zásuvný konektor DPS BL 3.50/09/270 SN OR BX WEIDMÜLLER 1639540000 (EAN: 4008190277093) je 9pólová zásuvka pro DPS s plastovým tělesem v oranžové barvě a úhlovým připojením vodiče 270° svisle dolů.
Jmenovitý proud: 10 A, jmenovité napětí: 160 V, materiál kontaktu: měď s povrchovou úpravou cín, typ připojení: šroubové, připojitelný průřez vodičů 0,2–1,5 mm2, modulární rozteč: 3,5 mm, kategorie přepětí: III a provozní teplota: -50–100 °C (izolace Polybutylentereftalá, UL94 V0).
Proč si vybrat tento zásuvný konektor?
- Jako typ kontaktu je zde zásuvka, která umožňuje jednoduché a bezpečné zasunutí protikusů.
- Nabízí 9 pólů, což umožňuje vícepólová zapojení nebo kombinaci signálu a napájení.
- S jmenovitým proudem 10 A je vhodný pro aplikace s mírným až středním zatížením.
- Provozní napětí dosahuje 160 V, což odpovídá běžným požadavkům pro rozhraní na DPS.
- Kontakty z mědi zajišťují dobré mechanické vlastnosti pro pevné spoje a odolnost proti opotřebení při častém zasouvání.
- Úhlové připojení vodiče 270° (svisle dolů) šetří místo na desce a usnadňuje vedení kabeláže ve vertikálním směru.
Interní název produktu
BL 3.5/9/270 Sn or
Podrobný popis produktu
BL 3.50/09/270 SN OR BX
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 9, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 12 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 9, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
