Svorka PCB LU 10.16/03/90 4STI 4.5SN GY BX WEIDMÜLLER 1636180000

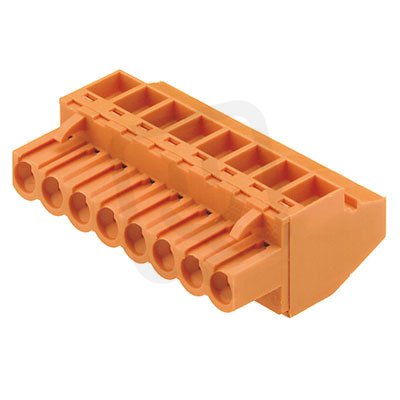

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
241,04 Kč
Cena po registraci:
215,22 Kč/ks
Po registraci bez DPH:
177,87 Kč
Vaše cena s DPH:
224,18 Kč/ks
Vaše cena bez DPH:
185,27 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020777
- Kód dodavatele:
- 1636180000
- EAN:
- 4008190267100
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 690 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 10,16 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 33 mm
Svorka PCB LU 10.16/03/90 4STI 4.5SN GY BX WEIDMÜLLER 1636180000
Svorka PCB LU 10.16/03/90 4STI 4.5SN GY (EAN: 4008190267100) je trojpolová svorka pro montáž na DPS, vybavená pájecím pinem pro upevnění na desku a se šroubovým připojením vodičů.
Umožňuje připojení pevného vodiče 0,5–16 mm2, vícežilového připojení 6–16 mm2, lanka bez koncovky 0,5–16 mm2 a laněného vodiče 2,5–10 mm2 při jmenovitém proudu 76 A a jmenovitém napětí 690 V; modulární rozteč je 10,16 mm a délka pinu 4,5 mm.
Izolační těleso je z polyamidu (PA) v barvě šedá, třída hořlavosti UL94 V0, jmenovité rázové napětí 6 kV a pracovní teplota -50–120 °C.
Proč si vybrat tuto svorku?
- Je dimenzovaná na jmenovitý proud 76 A, což zajišťuje spolehlivé vedení v typických aplikacích.
- Umožňuje připojení pevného vodiče o průřezu 0,5–16 mm², takže pokryje široké spektrum průřezů.
- Pro připojení vícežilového vodiče je vhodný průřez 6–16 mm², usnadňující práci s lankovými vodiči.
- Určena pro montáž na tištěné spoje jako SVORKA PCB LU 10.16/03/90, vhodná pro kompaktní zapojení na desce.
- Výrobce Weidmüller (kód produktu 1636180000), usnadňuje identifikaci a objednávání.
Interní název produktu
LU 10.16/3/90 4.5 še
Podrobný popis produktu
LU 10.16/03/90 4STI 4.5SN GY BX
Svorka PCB, 690 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 690 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
