Svorka PCB LU 10.16/02/90 4STI 4.5SN GY BX WEIDMÜLLER 1636170000

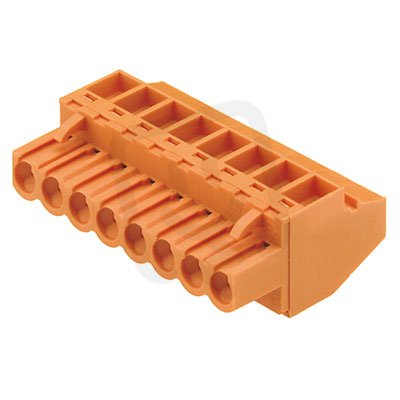

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
160,82 Kč
Cena po registraci:
143,59 Kč/ks
Po registraci bez DPH:
118,67 Kč
Vaše cena s DPH:
149,57 Kč/ks
Vaše cena bez DPH:
123,61 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020776
- Kód dodavatele:
- 1636170000
- EAN:
- 4008190267094
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 690 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 10,16 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 33 mm
Svorka PCB LU 10.16/02/90 4STI 4.5SN GY BX WEIDMÜLLER 1636170000
Svorka PCB LU 10.16/02/90 4STI 4.5SN GY (EAN 4008190267094) je modulární pájecí svorka pro DPS s roztečí 10,16 mm a výškou 33 mm.
Má jmenovitý proud 76 A a jmenovité napětí 690 V, umožňuje připojení pevného vodiče 0,5–16 mm2, vícežilového vodiče 6–16 mm2, lanka bez koncovky 0,5–16 mm2 a laněného vodiče 2,5–10 mm2.
Těleso je z polyamidu (PA) v barvě šedá, třída hořlavosti UL94 V0, typ připojení vodiče šroubové, typ upevnění pájení, pracovní teplota -50–120 °C a jmenovité rázové napětí 6 kV.
Proč si vybrat tuto svorku?
- Svorka je určena pro montáž na desku plošných spojů; provedení pro PCB zajišťuje pevné ukotvení v zapojení.
- Je dimenzovaná na jmenovitý proud 76 A, vhodná pro aplikace s vyššími odběry.
- Umožňuje připojení pevných vodičů s průřezem 0,5–16 mm².
- Pro vícežilové připojení podporuje průřezy 6–16 mm².
- Nabízí úhlové provedení 90°, které usnadňuje vedení vodičů po plošném spoji.
- Produkt od Weidmüller v šedém provedení (GY) pro snadné rozlišení v rozváděči.
Interní název produktu
LU 10.16/2/90 4.5 še
Podrobný popis produktu
LU 10.16/02/90 4STI 4.5SN GY BX
Svorka PCB, 690 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 690 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
