Svorka PCB LU 10.16/02/90 4STI 3.2SN GY BX WEIDMÜLLER 1635920000

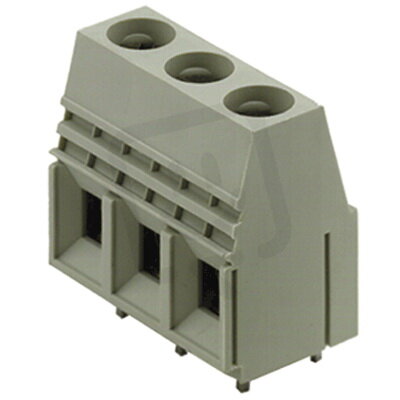

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
160,82 Kč
Cena po registraci:
143,59 Kč/ks
Po registraci bez DPH:
118,67 Kč
Vaše cena s DPH:
149,57 Kč/ks
Vaše cena bez DPH:
123,61 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020751
- Kód dodavatele:
- 1635920000
- EAN:
- 4008190273460
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 690 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 10,16 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 31,7 mm
Svorka PCB LU 10.16/02/90 4STI 3.2SN GY BX WEIDMÜLLER 1635920000
Svorka PCB LU 10.16/02/90 4STI 3.2SN GY (WEIDMÜLLER, EAN: 4008190273460) je dvoupólová pájecí svorka určená pro jmenovitý proud 76 A a jmenovité napětí 690 V, s připojitelným průřezem pevného vodiče 0,5–16 mm², vícežilového připojení 6–16 mm² a laněného vodiče 2,5–10 mm².
Tělo z polyamidu (PA) v barvě šedá má modulární rozteč připojení 10,16 mm, délku pinu 3,2 mm, typ připojení vodiče šroubové a typ připojení PCB pájecí, s provozní teplotou -50–120 °C, třídou hořlavosti UL94 V0 a stupněm znečištění 2.
Proč si vybrat tuto svorku?
- Jmenovitý proud (In) svorky je 76 A.
- Umožňuje připojení pevného vodiče o průřezu 0,5-16 mm2.
- Pro vícežilové připojení je vhodný průřez 6-16 mm2.
- Výrobce a kód produktu: Weidmüller, 1635920000.
- Kompletní označení výrobku: Svorka PCB LU 10.16/02/90 4STI 3.2SN GY BX.
Interní název produktu
LU 10.16/2/90 3.2 še
Podrobný popis produktu
LU 10.16/02/90 4STI 3.2SN GY BX
Svorka PCB, 690 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 690 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
