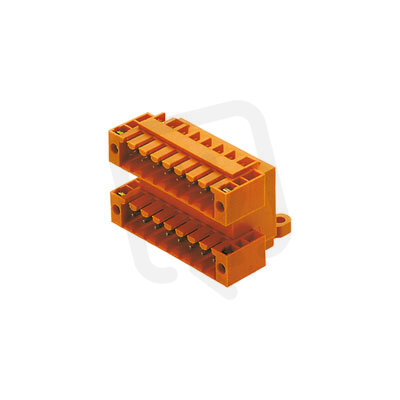

Zásuvný konektor DPS SLD 3.50/36/90F 3.2SN OR BX WEIDMÜLLER 1633970000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
485,21 Kč
Cena po registraci:
433,23 Kč/ks
Po registraci bez DPH:
358,04 Kč
Vaše cena s DPH:
451,25 Kč/ks
Vaše cena bez DPH:
372,93 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020663
- Kód dodavatele:
- 1633970000
- EAN:
- 4008190258429
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 36
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50/36/90F 3.2SN OR BX WEIDMÜLLER 1633970000
Zásuvný konektor DPS SLD 3.50/36/90F 3.2SN OR BX WEIDMÜLLER (EAN: 4008190258429) je pevný konektor pro DPS se 36 póly a modulární roztečí 3,5 mm.
Podporuje jmenovitý proud 9 A a jmenovité napětí 160 V, kontakty mají povrchovou úpravu z cínu a izolace je z termoplastu s třídou hořlavosti UL94 V0; jmenovité rázové napětí 2,5 kV a stupeň znečištění 2.
Má délku pinu 3,2 mm, úhel PCB/kontakt 0°/180° (horizontální), montáž pájením (THR), typ kontaktu kolík a rozsah pracovních teplot -50 až 100 °C, s podporou flexibilního připojení PCB.
Proč si vybrat tento zásuvný konektor?
- Je navržen pro jmenovitý proud 9 A, takže zvládne běžné proudové zatížení v obvodech na DPS.
- S celkovým počtem 36 pólů poskytuje dostatek kontaktů pro složitější propojení a hustou hustotu zapojení.
- Elektrické připojení je řešeno jako THR, což usnadňuje montáž v kombinovaných technologiích pájení a zajišťuje pevnější upevnění na desce plošných spojů.
Interní název produktu
SLD 3.5/36/90F 3.2 Sn or
Podrobný popis produktu
SLD 3.50/36/90F 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
