Zásuvný konektor DPS SLD 3.50/30/90F 3.2SN OR BX WEIDMÜLLER 1633940000

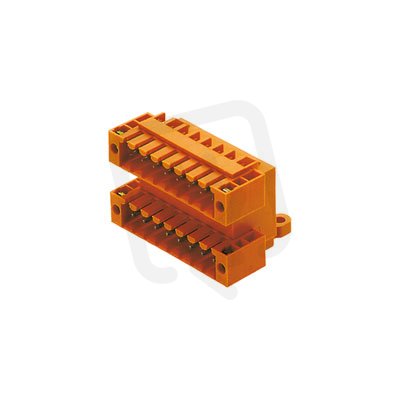

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
407,36 Kč
Cena po registraci:
363,71 Kč/ks
Po registraci bez DPH:
300,59 Kč
Vaše cena s DPH:
378,84 Kč/ks
Vaše cena bez DPH:
313,09 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020660
- Kód dodavatele:
- 1633940000
- EAN:
- 4008190258399
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 30
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50/30/90F 3.2SN OR BX WEIDMÜLLER 1633940000
Zásuvný konektor DPS SLD 3.50/30/90F 3.2SN OR WEIDMÜLLER 1633940000 (EAN 4008190258399) je pevný PCB konektor s 30 póly, modulární roztečí 3,5 mm a délkou pinu 3,2 mm v 0°/180° horizontálním provedení.
Má jmenovitý proud 9 A, jmenovité napětí 160 V, jmenovité rázové napětí 2,5 kV, kategorii přepětí II a stupeň znečištění 2, s kontakty typu kolík s povrchovou úpravou cín a elektrickým připojením THR (vhodné pro flexibilní PCB připojení).
Těleso z termoplastu v oranžové barvě má třídu hořlavosti UL94 V0 a pracovní teplotu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 30 pólů, což oceníte při hustě osazených DPS.
- S jmenovitým proudem 9 A je vhodný pro obvody s mírným až středním zatížením.
- S typem elektrického připojení THR kombinuje přesnost pájení s vhodností pro automatizované osazení.
- Má rozteč 3,50 mm, která je běžná pro standardní spojení mezi moduly a deskami.
- V úhlovém provedení 90° umožňuje lepší směrování vodičů na plošném spoji.
- Dodáván výrobcem WEIDMÜLLER (č. 1633940000), což usnadňuje identifikaci náhradního dílu.
Interní název produktu
SLD 3.5/30/90F 3.2 Sn or
Podrobný popis produktu
SLD 3.50/30/90F 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
