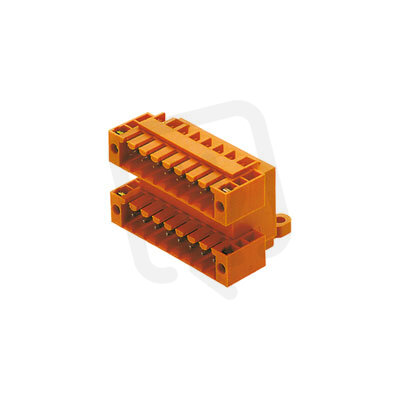

Zásuvný konektor DPS SLD 3.50/22/90F 3.2SN OR BX WEIDMÜLLER 1633900000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
303,32 Kč
Cena po registraci:
270,82 Kč/ks
Po registraci bez DPH:
223,82 Kč
Vaše cena s DPH:
282,09 Kč/ks
Vaše cena bez DPH:
233,13 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020656
- Kód dodavatele:
- 1633900000
- EAN:
- 4008190258351
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 22
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50/22/90F 3.2SN OR BX WEIDMÜLLER 1633900000
Zásuvný konektor DPS SLD 3.50/22/90F 3.2SN OR WEIDMÜLLER 1633900000 (EAN 4008190258351) nabízí 22 pólů, jmenovitý proud 9 A a jmenovité napětí 160 V.
Je určen pro pájení s připojením THR, má horizontální úhel 0°/180°, kolíkové kontakty délky 3,2 mm a rozteč 3,5 mm; izolace z termoplastu, povrch kontaktů cín, kategorie přepětí II, stupeň znečištění 2, jmenovité rázové napětí 2,5 kV a pracovní teplotu -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Určený pro montáž na DPS, vhodný pro integraci do tištěných spojů.
- Disponuje 22 pólů pro rozvedení signálů a napájení.
- Podporuje jmenovitý proud 9 A, což umožňuje vedení vyšších proudů v kompaktním provedení.
- Vybaven THR připojením pro proces pájení Through-Hole Reflow.
- Má rozteč 3,50 mm (SLD 3.50), vhodnou pro běžné rozhraní modulů a konektorů.
- Dodává WEIDMÜLLER (typové číslo 1633900000), což usnadňuje identifikaci a objednávku.
Interní název produktu
SLD 3.5/22/90F 3.2 Sn or
Podrobný popis produktu
SLD 3.50/22/90F 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
