Zásuvný konektor DPS SLD 3.50/14/90F 3.2SN OR BX WEIDMÜLLER 1633860000

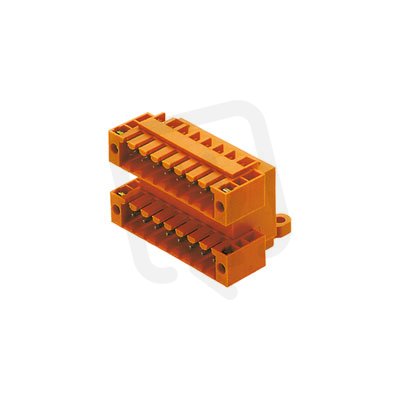

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
199,55 Kč
Cena po registraci:
178,17 Kč/ks
Po registraci bez DPH:
147,25 Kč
Vaše cena s DPH:
185,59 Kč/ks
Vaše cena bez DPH:
153,38 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020652
- Kód dodavatele:
- 1633860000
- EAN:
- 4008190258313
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50/14/90F 3.2SN OR BX WEIDMÜLLER 1633860000
Zásuvný konektor DPS SLD 3.50/14/90F 3.2SN OR (WEIDMÜLLER, EAN: 4008190258313) je pevný horizontální konektor pro montáž na DPS s 14 póly a roztečí kontaktů 3,5 mm.
Konektor má jmenovitý proud 9 A, jmenovité napětí 160 V, připojení THR (vhodné i pro flexibilní připojení k PCB), pájené upevnění, kolíkové kontakty s délkou pinu 3,2 mm a povrchovou úpravou cín; těleso je oranžové z termoplastu s třídou hořlavosti UL94 V0, pracovní teplota -50–100 °C, kategorie přepětí II, jmenovité rázové napětí 2,5 kV a stupeň znečištění 2.
Proč zvolit právě tento zásuvný konektor?
- Poskytuje 14 pólů pro kompaktní a přehledné propojení na DPS.
- Je dimenzován na jmenovitý proud 9 A, což vyhovuje běžným proudovým nárokům v obvodech.
- Používá připojení THR, které usnadňuje montáž při kombinaci průchozího a reflow osazování.
Interní název produktu
SLD 3.5/14/90F 3.2 Sn or
Podrobný popis produktu
SLD 3.50/14/90F 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
