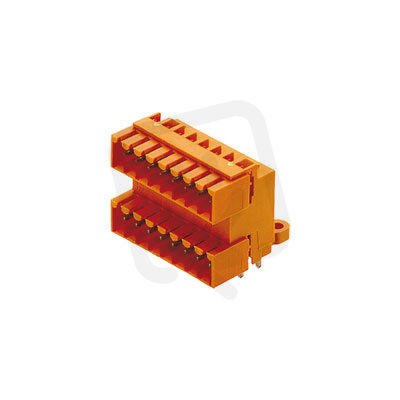

Zásuvný konektor DPS SLD 3.50/22/90G 3.2SN OR BX WEIDMÜLLER 1633670000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
285,64 Kč
Cena po registraci:
255,04 Kč/ks
Po registraci bez DPH:
210,78 Kč
Vaše cena s DPH:
265,66 Kč/ks
Vaše cena bez DPH:
219,55 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020633
- Kód dodavatele:
- 1633670000
- EAN:
- 4008190258122
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 22
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50/22/90G 3.2SN OR BX WEIDMÜLLER 1633670000
Zásuvný konektor DPS SLD 3.50/22/90G 3.2SN OR (WEIDMÜLLER, EAN: 4008190258122) se 22 póly a jmenovitým proudem 9 A pro jmenovité napětí 160 V je pevný konektor pro horizontální osazení 0°/180°.
Poskytuje připojení THR (flexibilní kon. PCB), montáž pájením, délku pinů 3,2 mm a modulární rozteč 3,5 mm, s kontakty upravenými cínem a izolací z termoplastu (UL94 V0).
Pracovní teplota je -50 až 100 °C, kategorie přepětí II, stupeň znečištění 2 a jmenovité rázové napětí 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 22 pólů, což je vhodné pro středně husté rozhraní na DPS.
- Je dimenzován pro jmenovitý proud 9 A, takže pokrývá běžné napájecí a signálové potřeby.
- Má THR připojení, které umožňuje montáž pomocí reflow pájení a je kompatibilní s automatizovanou výrobou.
Interní název produktu
SLD 3.5/22/90G 3.2 Sn or
Podrobný popis produktu
SLD 3.50/22/90G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
