Zásuvný konektor DPS SLD 3.50/20/90G 3.2SN OR BX WEIDMÜLLER 1633660000

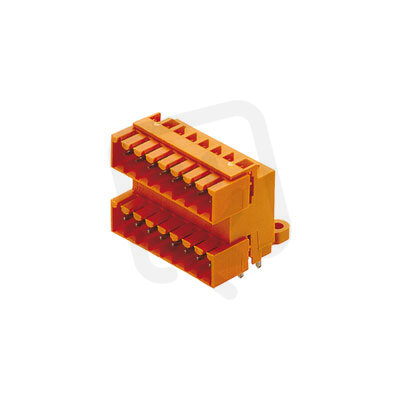

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
259,88 Kč
Cena po registraci:
232,04 Kč/ks
Po registraci bez DPH:
191,77 Kč
Vaše cena s DPH:
241,70 Kč/ks
Vaše cena bez DPH:
199,75 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020632
- Kód dodavatele:
- 1633660000
- EAN:
- 4008190258115
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 20
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50/20/90G 3.2SN OR BX WEIDMÜLLER 1633660000
Zásuvný konektor DPS SLD 3.50/20/90G 3.2SN OR BX WEIDMÜLLER (EAN: 4008190258115) je pevný horizontální konektor s 20 póly, jmenovitým proudem 9 A a jmenovitým napětím 160 V.
Má rozteč 3,5 mm, délku pinu 3,2 mm, povrch kontaktu cín a izolaci z termoplastu (UL94 V0), podporuje THR připojení a flexibilní připojení k PCB, je určena pro pájení, pracuje v rozsahu -50–100 °C a splňuje kategorii přepětí II s jmenovitým rázovým napětím 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Je určen jako zásuvný konektor pro DPS, vhodný pro přímé osazení na tištěný spoj.
- Má 20 pólů, které umožňují vícebodová propojení.
- Umožňuje průtok jmenovitého proudu 9 A, což pokryje běžné proudové požadavky.
- Využívá THR připojení pro spolehlivé pájení do DPS a mechanické uchycení.
- Nabízí 3,50 mm rozteč mezi kontakty, kompatibilní se standardními deskami a zásuvkami.
Interní název produktu
SLD 3.5/20/90G 3.2 Sn or
Podrobný popis produktu
SLD 3.50/20/90G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
