Zásuvný konektor DPS SLD 3.50/10/90G 3.2SN OR BX WEIDMÜLLER 1633610000

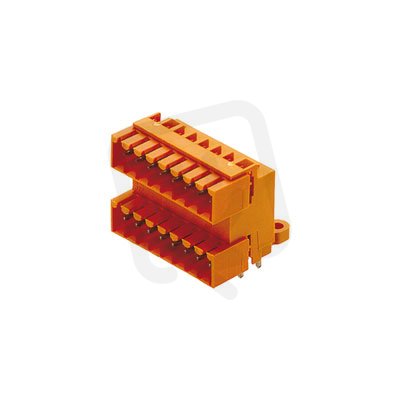

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
129,94 Kč
Cena po registraci:
116,01 Kč/ks
Po registraci bez DPH:
95,88 Kč
Vaše cena s DPH:
120,84 Kč/ks
Vaše cena bez DPH:
99,87 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020627
- Kód dodavatele:
- 1633610000
- EAN:
- 4008190258061
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 10
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50/10/90G 3.2SN OR BX WEIDMÜLLER 1633610000
Zásuvný konektor DPS SLD 3.50/10/90G 3.2SN OR BX WEIDMÜLLER (EAN 4008190258061) je pevný konektor pro montáž na desku plošných spojů s 10 póly, jmenovitým proudem 9 A a jmenovitým napětím 160 V, v provedení s kolíkovými kontakty a horizontálním úhlem 0°/180°.
Má rozteč kontaktů 3,5 mm, délku pinu 3,2 mm, těleso v barvě oranžová, izolaci z termoplastu s třídou hořlavosti UL94 V0 a kontakty s povrchovou úpravou cín.
Určeno pro THR připojení a pájení (typ upevnění), podporuje flexibilní připojení k PCB, má kategorii přepětí II, stupeň znečištění 2 a jmenovité rázové napětí 2,5 kV, při provozní teplotě -50 až 100 °C.
Proč si vybrat právě tento zásuvný konektor DPS?
- Má 10 pólů, které umožňují připojení požadovaného počtu vodičů.
- Jmenovitý proud je 9 A, což odpovídá běžným proudovým nárokům v menších obvodech.
- Elektrické připojení je realizováno jako THR (Through‑Hole Reflow), tedy pro pájení přes průchodní otvory na DPS.
Interní název produktu
SLD 3.5/10/90G 3.2 Sn or
Podrobný popis produktu
SLD 3.50/10/90G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
