Zásuvný konektor DPS SLD 3.50/04/90G 3.2SN OR BX WEIDMÜLLER 1633580000

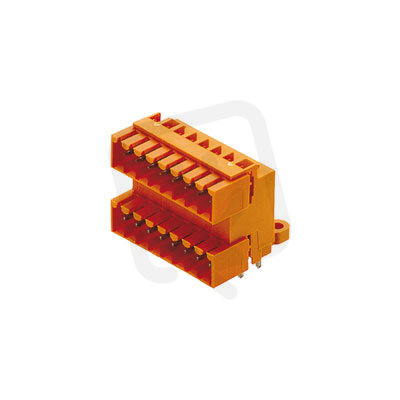

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
51,82 Kč
Cena po registraci:
46,27 Kč/ks
Po registraci bez DPH:
38,24 Kč
Vaše cena s DPH:
48,19 Kč/ks
Vaše cena bez DPH:
39,83 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020624
- Kód dodavatele:
- 1633580000
- EAN:
- 4008190258030
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 4
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50/04/90G 3.2SN OR BX WEIDMÜLLER 1633580000
Zásuvný konektor DPS SLD 3.50/04/90G 3.2SN OR BX WEIDMÜLLER 1633580000 (EAN 4008190258030) je 4pólový pevný konektor určený pro připojení na DPS s roztečí kontaktů 3,5 mm.
Nabízí jmenovitý proud 9 A, jmenovité napětí 160 V a jmenovité rázové napětí 2,5 kV, povrch kontaktu je cín a stupeň znečištění je 2 (kategorie přepětí II).
Má typ připojení THR s PIN kontaktem o délce 3,2 mm, montáž pájením, těleso z termoplastu (UL94 V0), úhel PCB/kontaktu 0°/180° (horizontální) a provozní teplotu -50 až 100 °C; barva tělesa je oranžová.
Proč si vybrat tento zásuvný konektor?
- Jedná se o zásuvný konektor pro DPS, určený pro přímé osazení na tištěný spoj.
- Má 4 póly pro připojení více vodičů nebo signálových cest.
- Je dimenzován pro jmenovitý proud 9 A, vhodný pro běžné proudové požadavky obvodů.
- Nabízí připojení THR, které zajišťuje kompatibilitu s reflow procesem a pevné mechanické uchycení.
- Rozteč 3,50 mm umožňuje kompaktní uspořádání kontaktů na DPS.
- Provedení v úhlu 90° usnadňuje směrování kabeláže vzhledem k ploše desky.
Interní název produktu
SLD 3.5/4/90G 3.2 Sn or
Podrobný popis produktu
SLD 3.50/04/90G 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
