Zásuvný konektor DPS SLD 3.50/36/90 3.2SN OR BX WEIDMÜLLER 1633510000

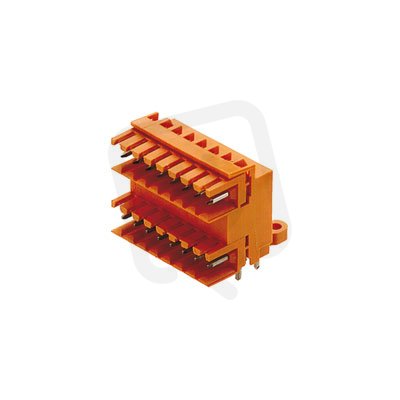

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
467,54 Kč
Cena po registraci:
417,45 Kč/ks
Po registraci bez DPH:
345,00 Kč
Vaše cena s DPH:
434,81 Kč/ks
Vaše cena bez DPH:
359,35 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020617
- Kód dodavatele:
- 1633510000
- EAN:
- 4008190257965
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 36
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50/36/90 3.2SN OR BX WEIDMÜLLER 1633510000
Zásuvný konektor DPS SLD 3.50/36/90 3.2SN OR (WEIDMÜLLER, EAN: 4008190257965) je pevný konektor pro DPS určený pro pájení a THR montáž.
Má jmenovitý proud 9 A, 36 pólů a jmenovité napětí 160 V, s modulární roztečí 3,5 mm a délkou pinu 3,2 mm; kontakty jsou ošetřeny cínem a úhel PCB/kontaktu je 0°/180° (horizontální).
Izolační těleso je z termoplastu (třída hořlavosti UL94 V0), pracovní teplota -50–100 °C, kategorie přepětí II, jmenovité rázové napětí 2,5 kV a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Je určen pro jmenovitý proud 9 A, což ho předurčuje pro napájení a signálové obvody s nízkými až středními proudy.
- Nabízí 36 pólů, umožňujících připojení většího počtu vodičů na jednu DPS.
- Využívá THR připojení pro osazení na desku plošných spojů s možností reflow a spolehlivým mechanickým ukotvením.
- Dodáván pod označením WEIDMÜLLER 1633510000, což usnadňuje identifikaci při objednávce a dokumentaci.
Interní název produktu
SLD 3.5/36/90 3.2 Sn or
Podrobný popis produktu
SLD 3.50/36/90 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
