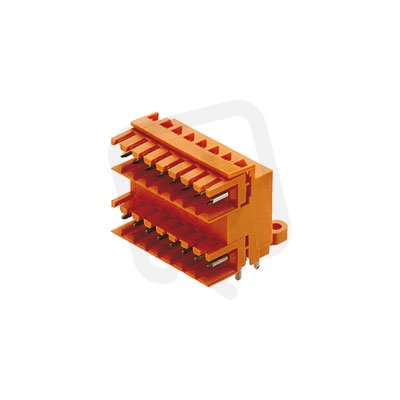

Zásuvný konektor DPS SLD 3.50/10/90 3.2SN OR BX WEIDMÜLLER 1633380000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
129,94 Kč
Cena po registraci:
116,01 Kč/ks
Po registraci bez DPH:
95,88 Kč
Vaše cena s DPH:
120,84 Kč/ks
Vaše cena bez DPH:
99,87 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0020604
- Kód dodavatele:
- 1633380000
- EAN:
- 4008190257835
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 10
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SLD 3.50/10/90 3.2SN OR BX WEIDMÜLLER 1633380000
Zásuvný konektor DPS SLD 3.50/10/90 3.2SN OR WEIDMÜLLER (EAN 4008190257835) je pevný horizontální konektor pro PCB s 10 póly, pinem dlouhým 3,2 mm a modulární roztečí 3,5 mm.
Podporuje připojení THR a pájení s kolíkovými kontakty, má jmenovitý proud 9 A, jmenovité napětí 160 V, povrch kontaktu cín, izolaci z termoplastu, třídu hořlavosti UL94 V0, pracovní teplotu -50 až 100 °C a jmenovité rázové napětí 2,5 kV (kategorie přepětí II, stupeň znečištění 2).
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 10 pólů, což usnadňuje organizaci signálů a napájení na DPS.
- Navržen pro jmenovitý proud 9 A, vhodný pro běžné řídicí a napájecí aplikace.
- Typ elektrického připojení THR zajišťuje robustní spojení kompatibilní s reflow procesy.
- Rozteč 3,50 mm usnadňuje integraci do standardních návrhů plošných spojů.
- 90° úhlové provedení umožňuje kompaktní vedení kabelů podél desky a úsporu místa v konstrukci.
- Weidmüller jako výrobce nabízí průmyslové provedení a dostupnost komponent.
Interní název produktu
SLD 3.5/10/90 3.2 Sn or
Podrobný popis produktu
SLD 3.50/10/90 3.2SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
